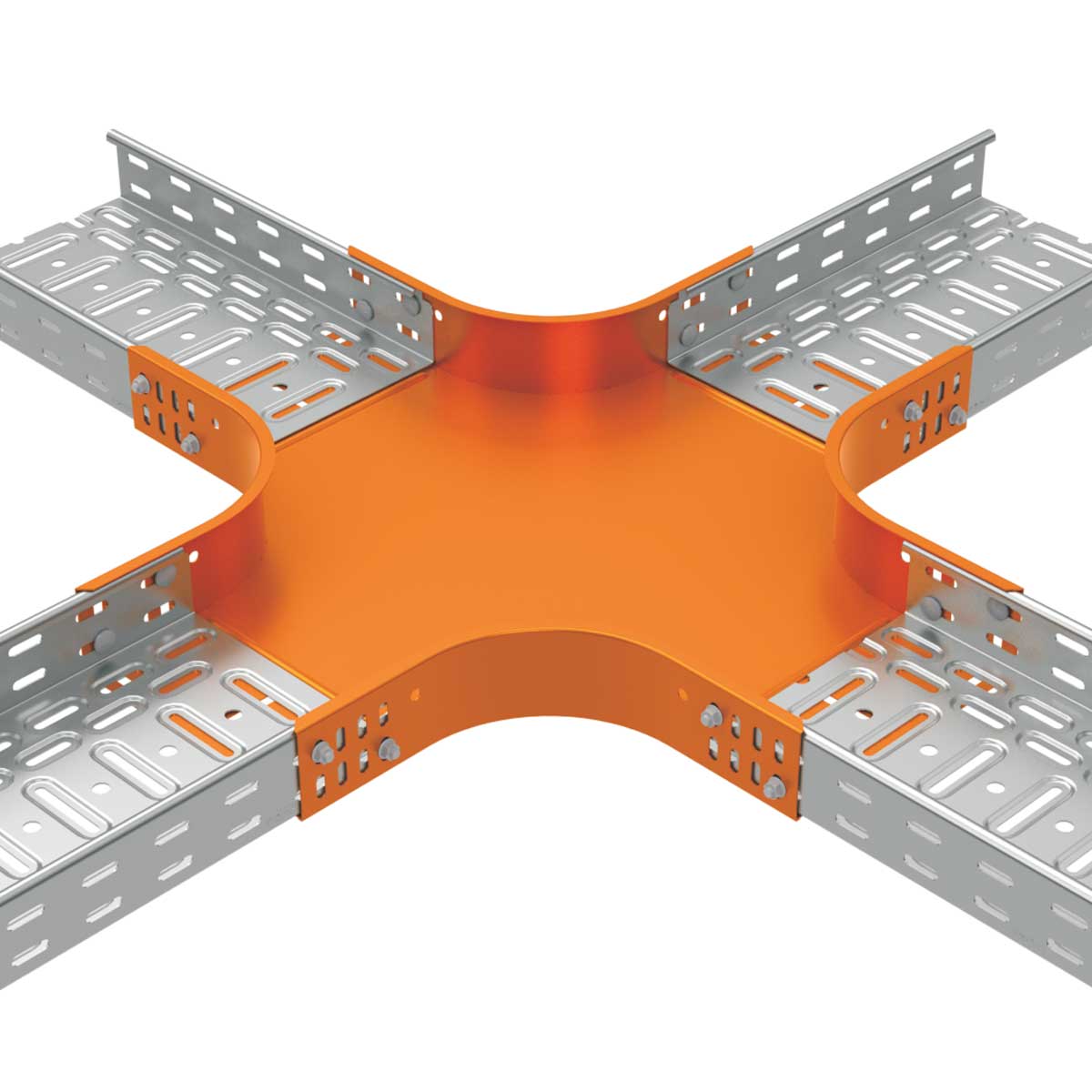

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
KR_CZ
| EAN kód | 8595057650916 |
| Celní kód | 73089059 |
| Hmotnost | 1,77 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,8 mm |

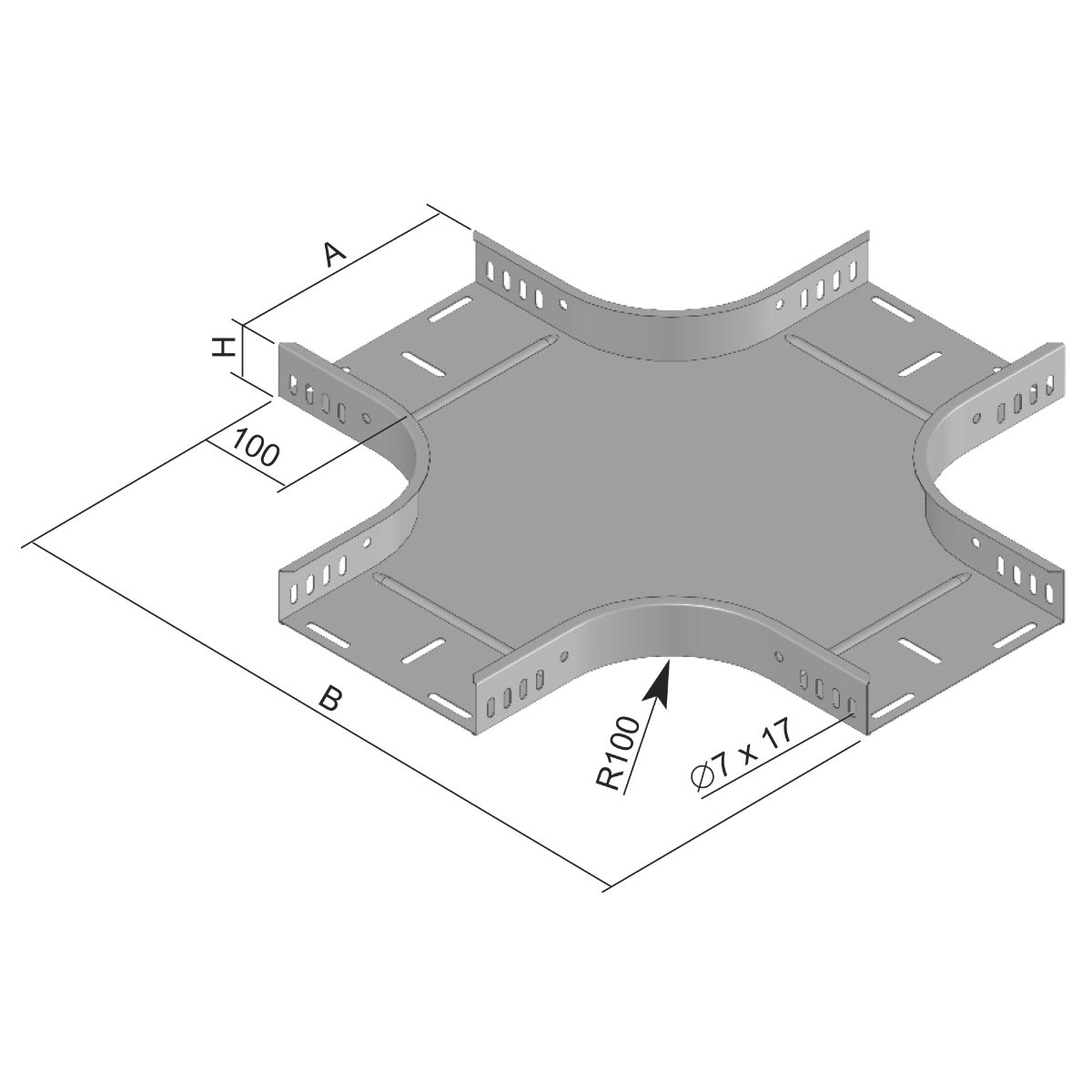

| Rozměr A | 103 mm |
| Rozměr B | 503 mm |
| Rozměr H | 65 mm |
| Pro šířku trasy | 100 mm |
| Pro výšku trasy | 60 mm |
Upevnění spoje se provádí šroubem NSM 6X10. Pro vytvoření nerovnoramenného kříže se použije odbočka horizontální OH nebo redukční díly SU.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
