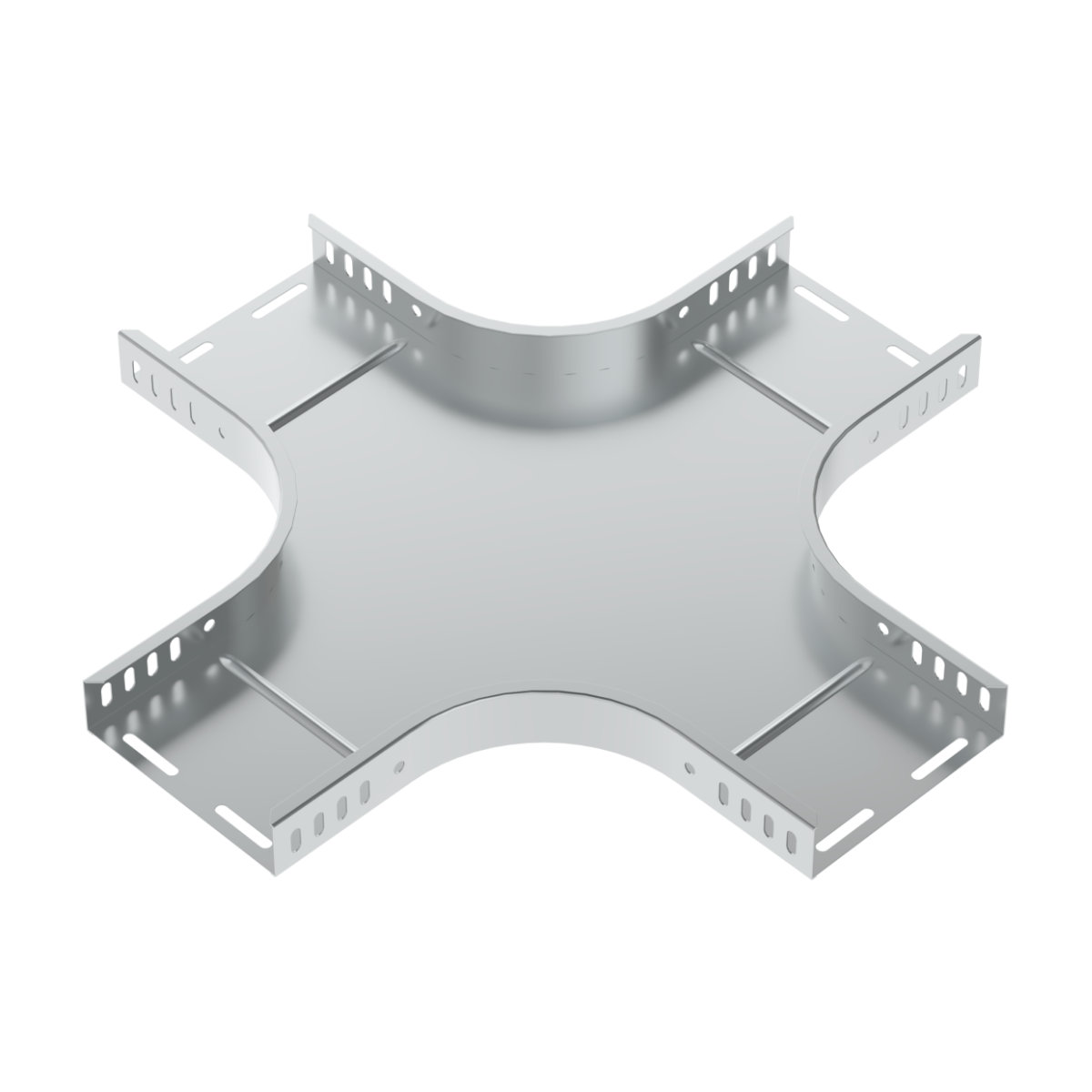

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
KR_CZ
| EAN kód | 8595057637627 |
| Celní kód | 73089059 |
| Hmotnost | 1,70 kg/ks |
| Povrchová úprava | pozinkováno Sendzimirovou metodou |
| Teplotní odolnost | -50 - 150 °C |
| Odpovídá normám | ČSN EN 61537 |
| Tloušťka plechu | 0,8 mm |
| Počet šroubů pro spojení | 16 |
| Rozměr A | 153 mm |
| Rozměr B | 553 mm |
| Rozměr H | 40 mm |
| Pro šířku trasy | 150 mm |
| Pro výšku trasy | 35 mm |
Upevnění spoje se provádí šroubem NSM 6X10. Pro vytvoření nerovnoramenného kříže se použije odbočka horizontální OH nebo redukční díly SU.
