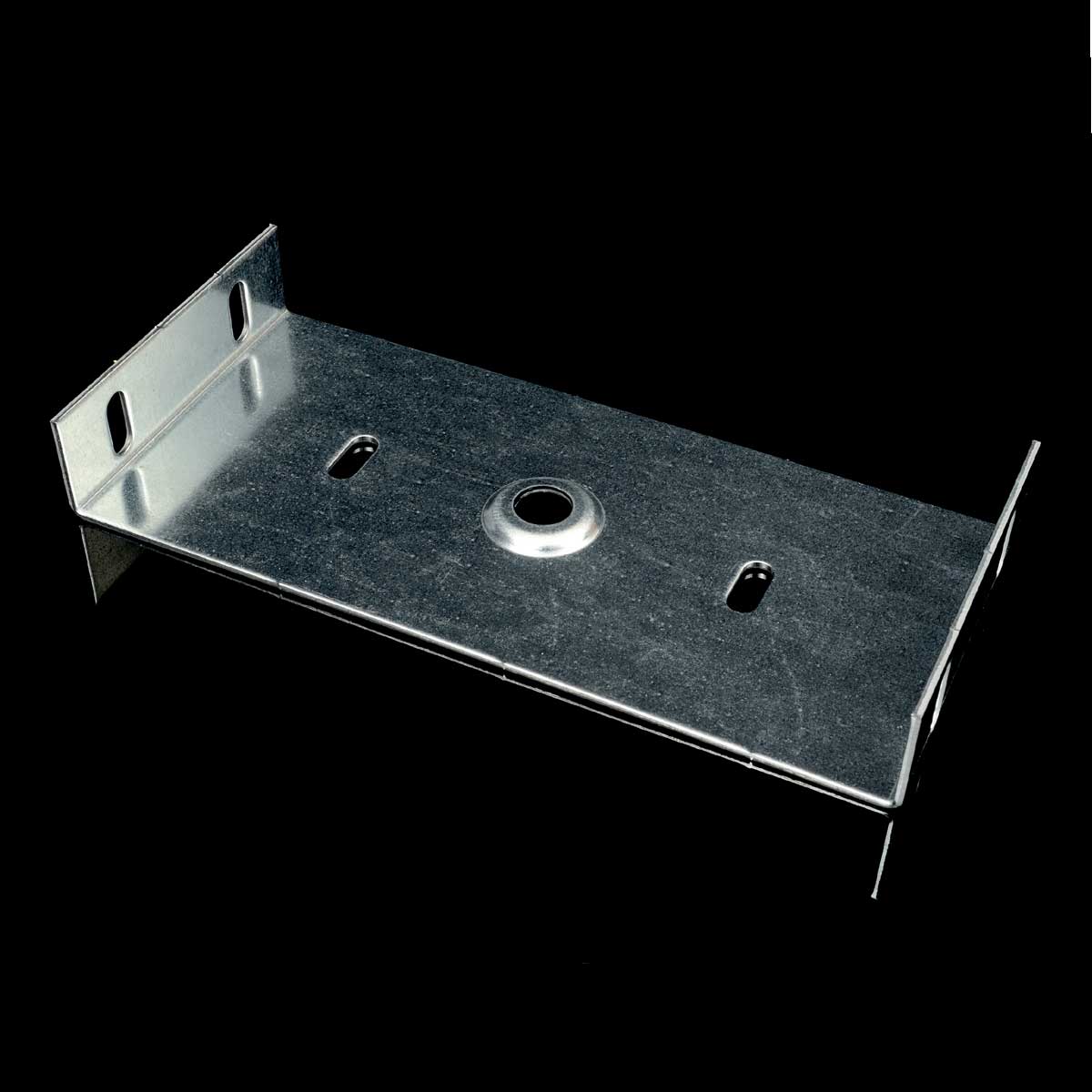

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
ZVNI_CZ
| EAN kód | 8595568927446 |
| Celní kód | 73269098 |
| Hmotnost | 0,17 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - 150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 2 mm |
| Počet šroubů pro spojení | 4 |
| Max. zátěž | 90 kg |

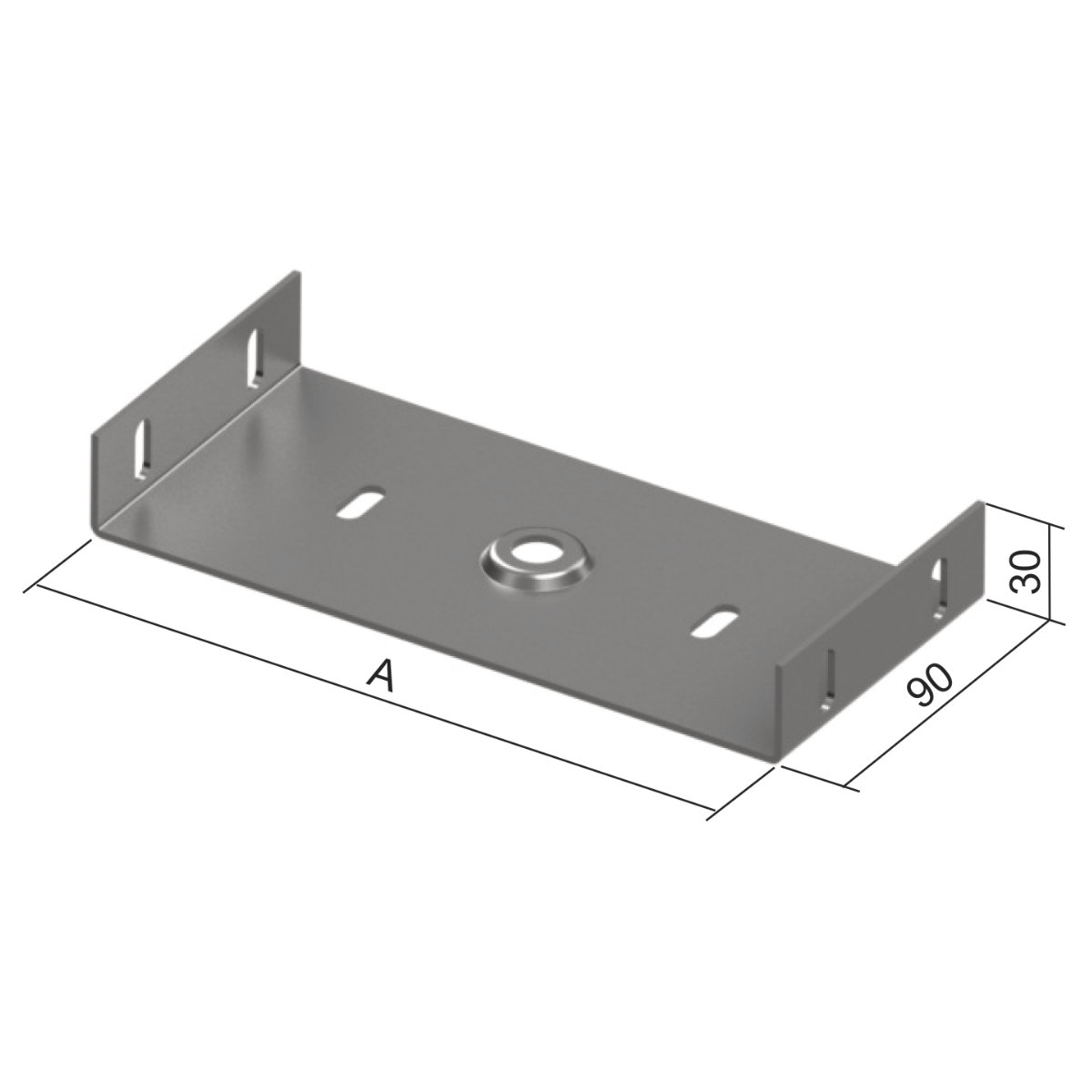

| Rozměr A | 58 mm |
| Pro šířku trasy | 62 mm |
| Pro výšku trasy | 50 mm |

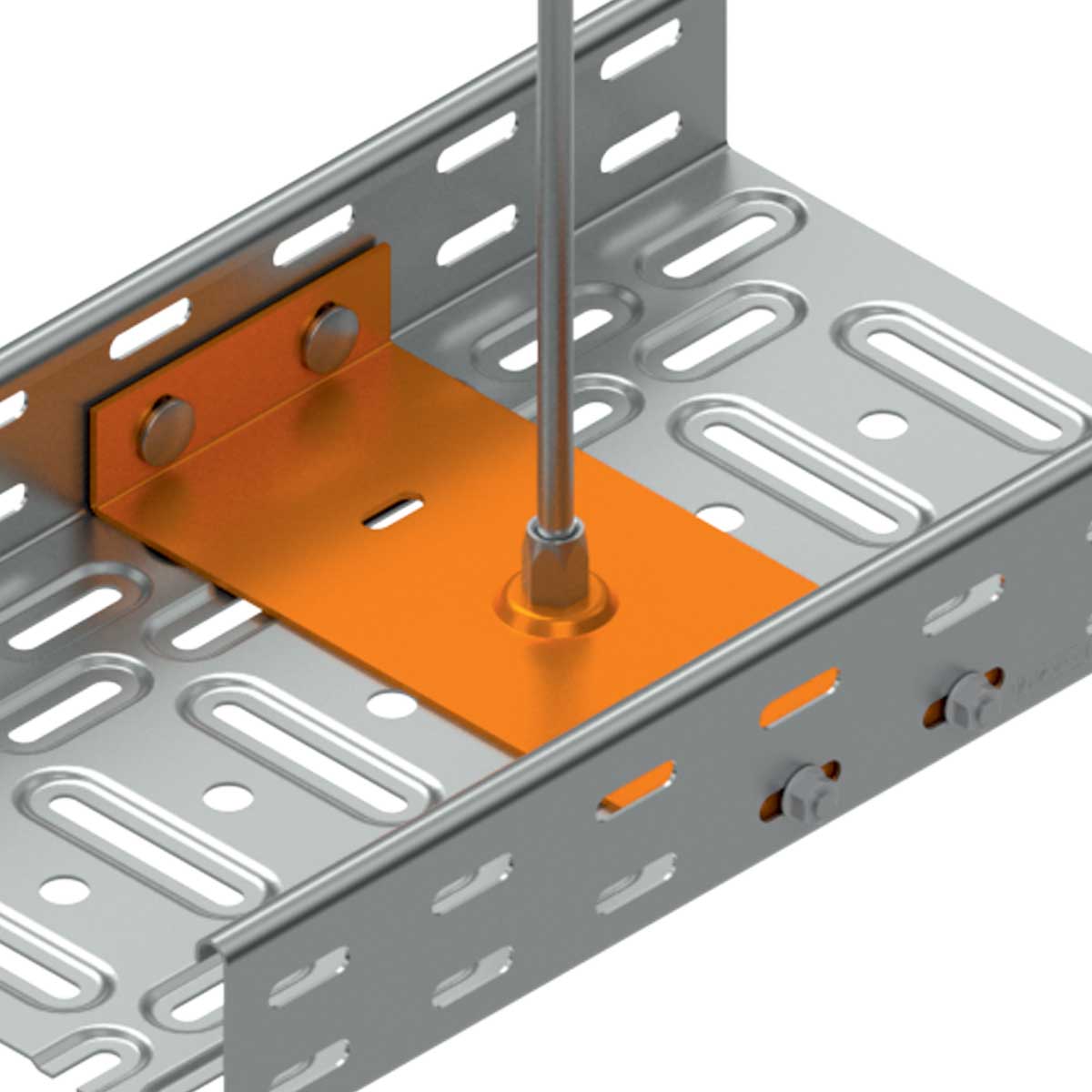

Závěs je montován pomocí závitové tyče ZT 8 nebo ZT 10. Dimenze matice se volí dle průměru závitové tyče. Matice MN není součástí závěsu. Závěs vnitřní se nasouvá do žlabu před jeho spojením s dalším žlabem.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
