EAN kód | 8595057685239 |
Celní kód | 73089059 |
Hmotnost | 1,0000 kg/ks |
Barva | bílá RAL 9010 |
Povrchová úprava | epoxydový lak, lakováno po obvodu |
Teplotní odolnost | -50 - 150 °C |
Funkčnost při požáru | P90-R, E90, PS90 |
Odpovídá normám | ČSN EN 61537 |
Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Tloušťka plechu | 0,7 mm |
Počet šroubů pro spojení | 12 |

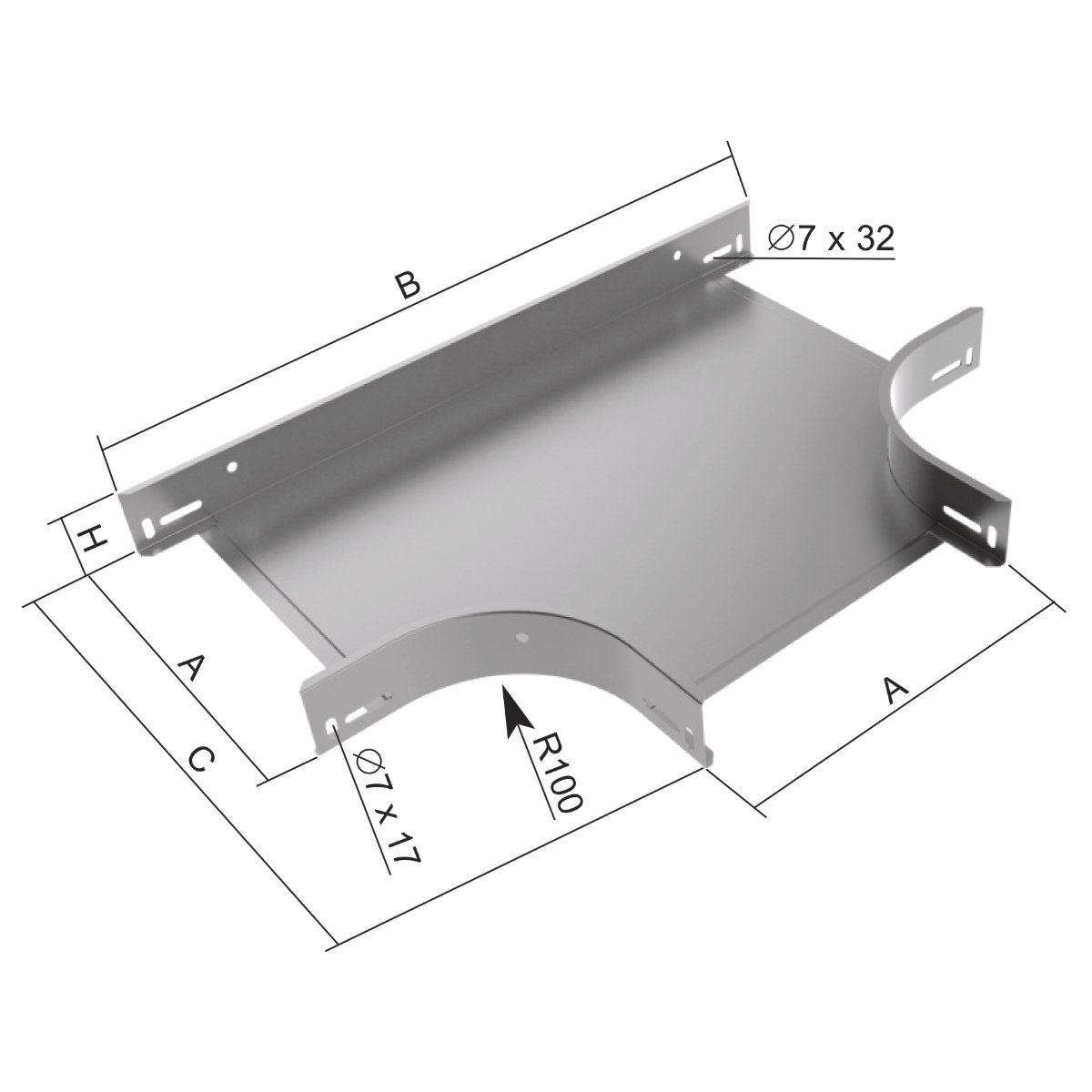

Rozměr A | 127 mm |
Rozměr B | 442 mm |
Rozměr C | 285 mm |
Rozměr H | 102 mm |
Pro šířku trasy | 125 mm |
Pro výšku trasy | 100 mm |

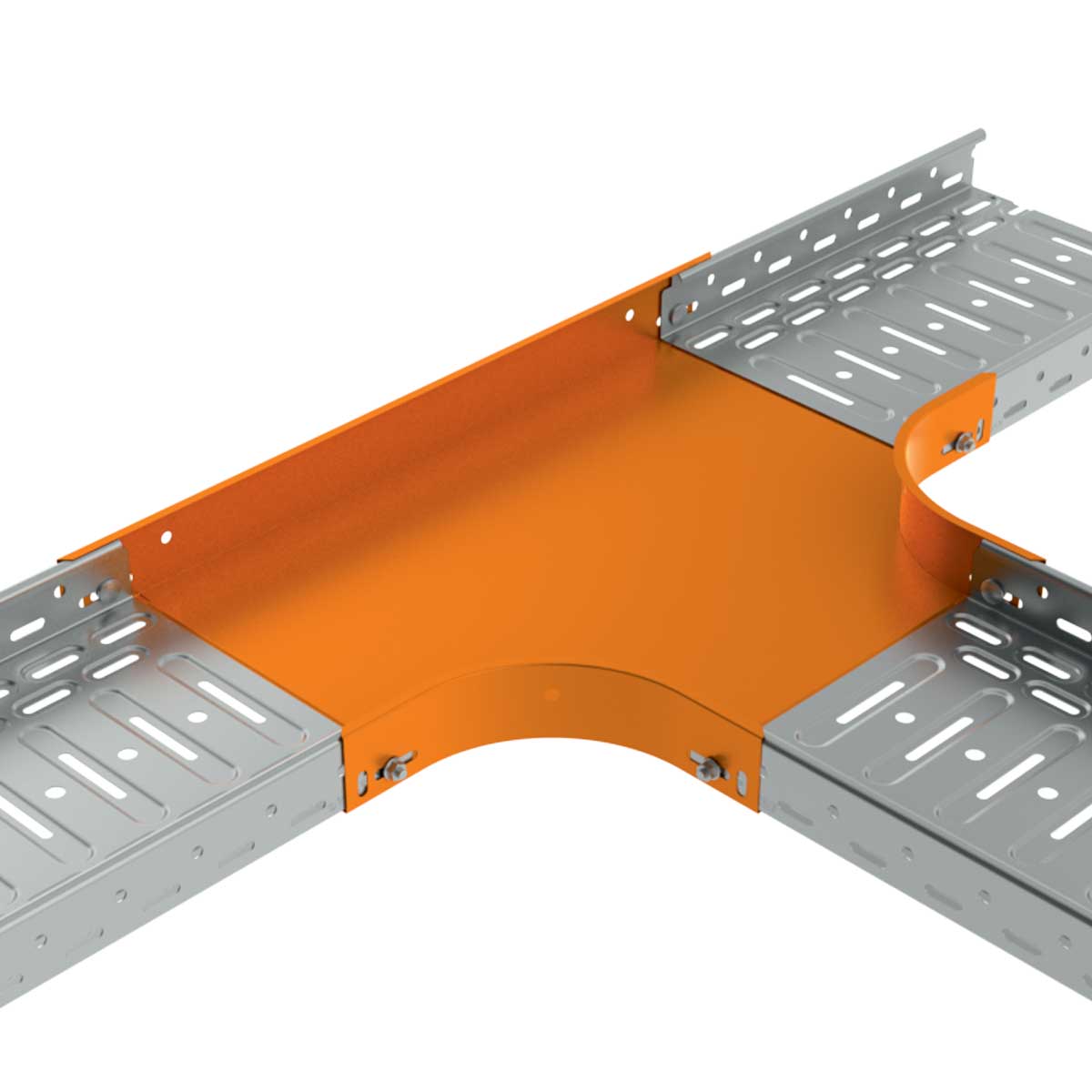

Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NSM 6X10. Pro vytvoření odbočení rozdílné šířky je možné využít redukčního dílu NRD.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
