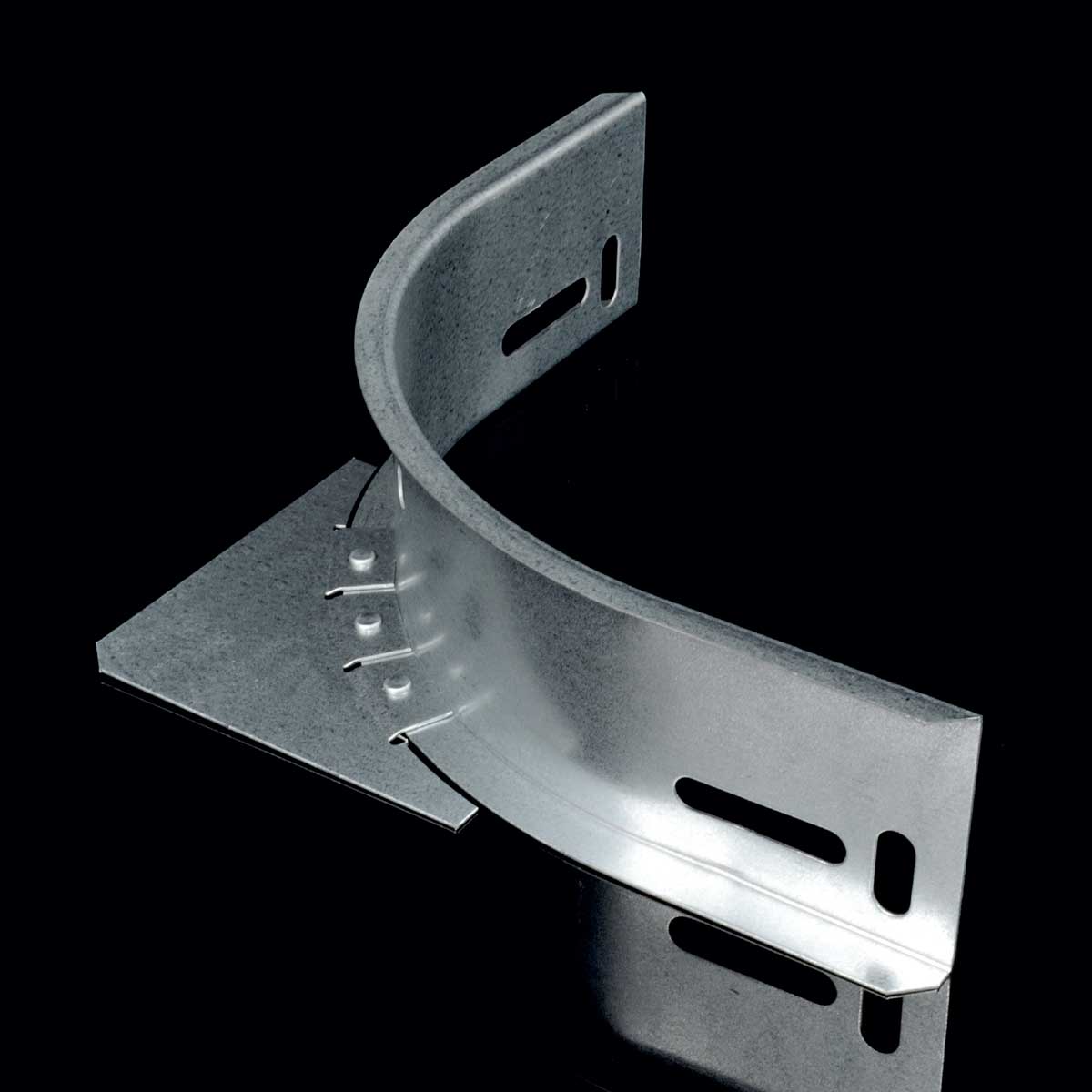

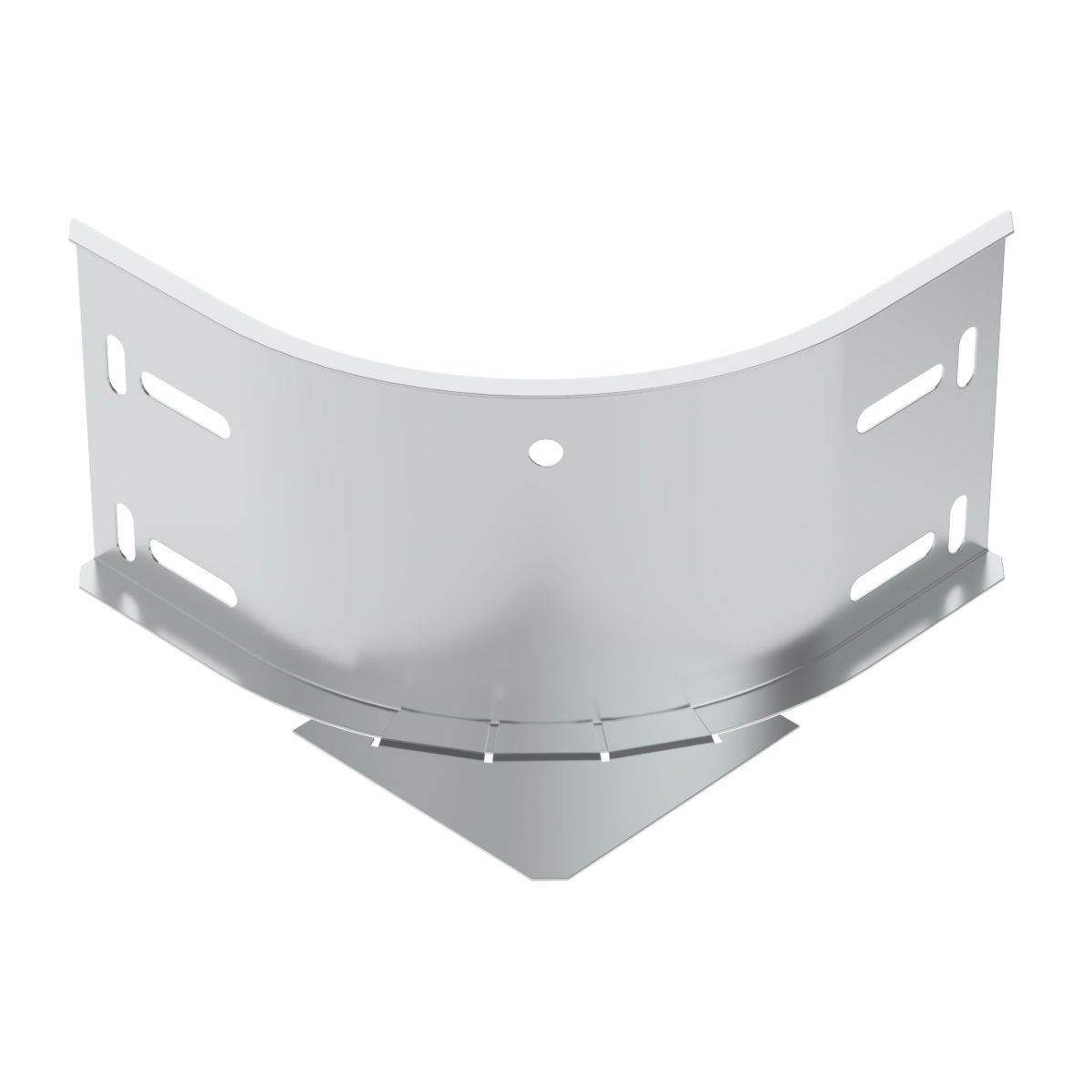

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
| EAN kód | 8595057667044 |
| Celní kód | 73089059 |
| Hmotnost | 0,4700 kg/ks |
| Povrchová úprava | pozinkováno Sendzimirovou metodou |
| Teplotní odolnost | -50 - +150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,7 mm |
| Počet šroubů pro spojení | 4 |
| Rozměr H | 102 mm |
| Pro šířku trasy | 125 - 500 mm |
| Pro výšku trasy | 100 mm |
Spoj se provádí pomocí šroubů NSM 6X10. Slouží k vytvoření dodatečného odbočení nebo nerovnoramenného T-kusu nebo kříže. Použití vždy v páru.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v katalogu Kabelové nosné systémy - Požárně odolné systémy.
NRD_M3_CZ
