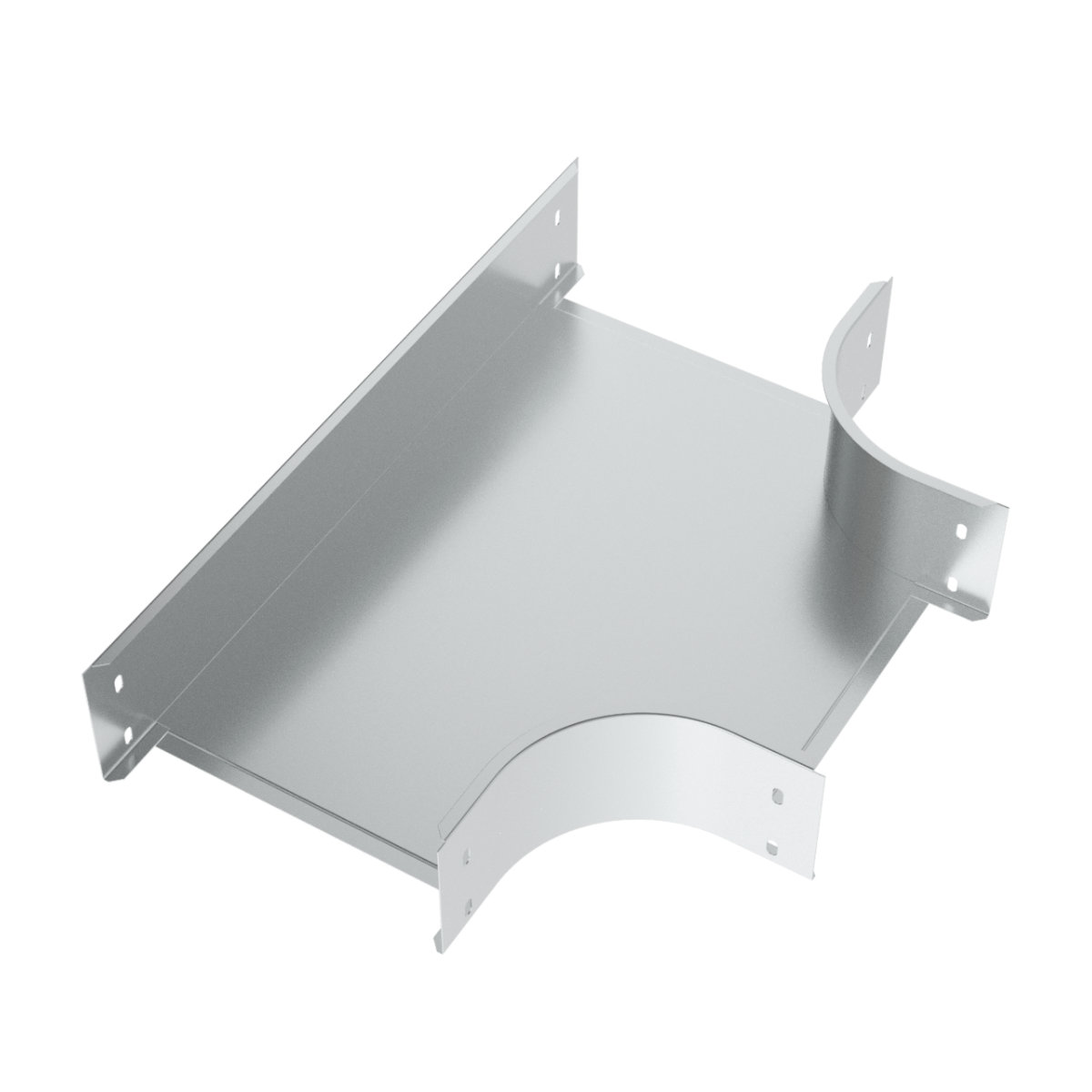

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
| EAN kód | 8595057672772 |
| Celní kód | 73089059 |
| Hmotnost | 1,9000 kg/ks |
| Povrchová úprava | nerezová ocel AISI 304 |
| Teplotní odolnost | -50 - +150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,8 mm |
| Počet šroubů pro spojení | 12 |
| Rozměr A | 253 mm |
| Rozměr B | 573 mm |
| Rozměr C | 413 mm |
| Rozměr H | 102 mm |
| Pro šířku trasy | 250 mm |
| Pro výšku trasy | 100 mm |
Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NIXSM 6X10.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v katalogu Kabelové nosné systémy - Požárně odolné systémy.
