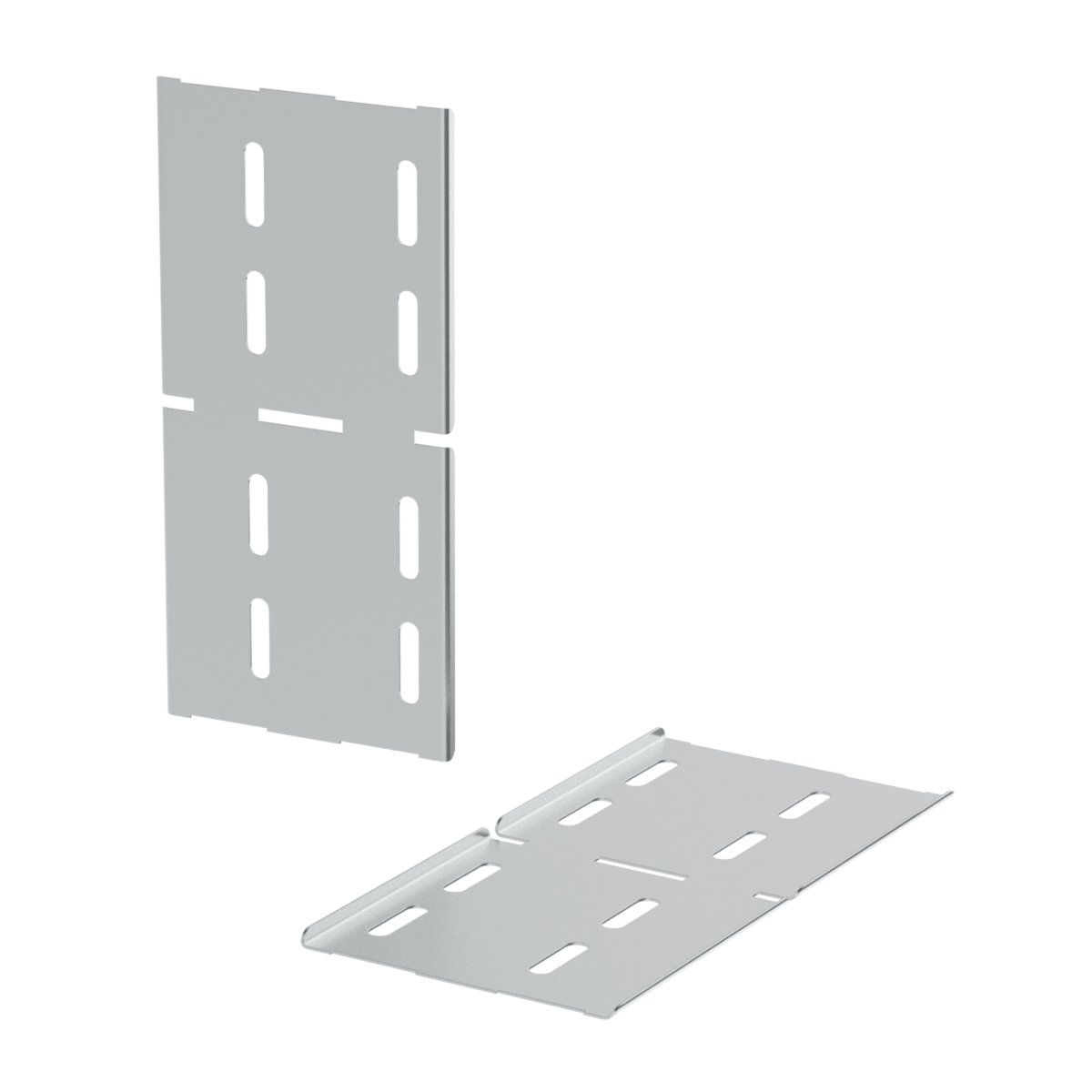

ilustrační obrázek
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
NIXSUK_CZ
| EAN kód | 8595057672642 |
| Celní kód | 73269098 |
| Hmotnost | 0,1420 kg/ks |
| Povrchová úprava | nerezová ocel AISI 304 |
| Teplotní odolnost | -50 - +150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,8 mm |
| Rozměr H | 96 mm |
| Pro šířku trasy | 125 - 500 mm |
| Pro výšku trasy | 100 mm |
Spoj se provádí pomocí šroubů NIXSM 6X10. Úhlové spojky se používají převážně pro spojování v místech mírného zalomení trasy nebo pro vytažení oblouků velkých poloměrů nebo obcházení sloupů a pilířů. Výhodou úhlové spojky je možnost snadného vytvoření zalomené trasy prakticky v libovolném úhlu.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
