NIXO90_CZ
| EAN kód | 8595057671492 |
| Celní kód | 73089059 |
| Hmotnost | 3,0700 kg/ks |
| Povrchová úprava | nerezová ocel AISI 304 |
| Teplotní odolnost | -50 - +150 °C |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Odpovídá normám | ČSN EN 61537 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Tloušťka plechu | 0,8 mm |
| Počet šroubů pro spojení | 8 |
| Rozměr A | 503 mm |
| Rozměr B | 663 mm |
| Rozměr H | 102 mm |
| Pro šířku trasy | 500 mm |
| Pro výšku trasy | 100 mm |

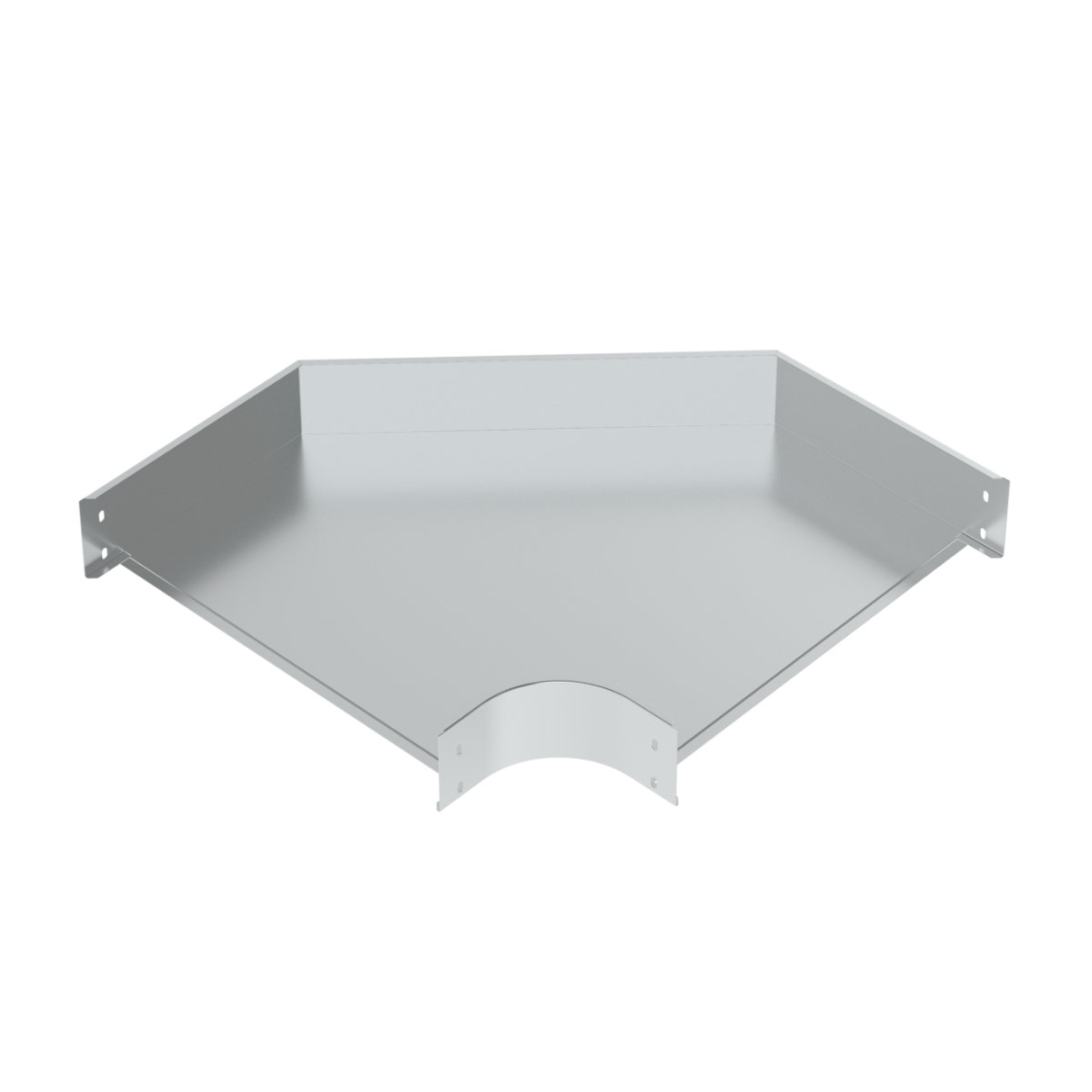

Oblouk slouží k vytvoření odbočení trasy o 90° v horizontálním směru. Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NIXSM 6X10. U oblouku je vnější pravý úhel bočních stran nahrazen zkosením.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
