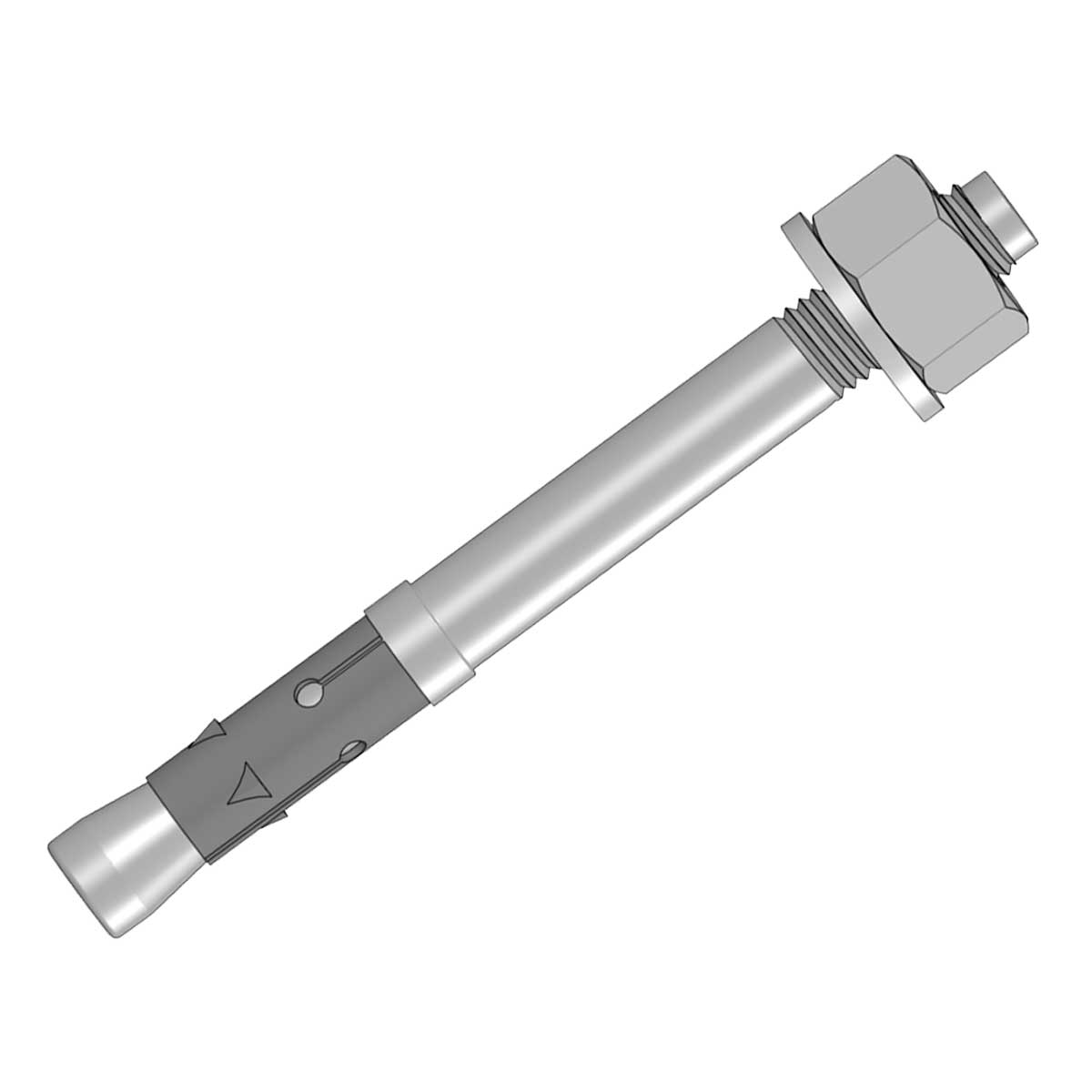

ilustrační obrázek
Prohlášení RoHS
| EAN kód | 8595568929655 |
| Celní kód | 73269098 |
| Hmotnost | 0,11 kg/ks |
| Materiál | ocel |
| Povrchová úprava | neelektrolyticky pokovené Geomet |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Typ závitu | M12x61 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Kotevní hloubka | 65 mm |
| Max. tloušťka upevňovaného materiálu | 10 mm |
| Minimální hloubka otvoru | 95 mm |
| Minimální hloubka otvoru při průvlečné montáži | 100 mm |
| Minimální tloušťka kotevního podkladu | 100 mm |
| Průměr otvoru | 12 mm |
| Celková délka kotvy | 110 mm |
| Velikost klíče | 19 |
| Utahovací moment | 50 Nm |
| Maximální užitná délka | 10 mm |
Kotva je vhodná pro předsazenou, průvlečnou a distanční montáž. Schválené pro beton C20/25 - C50/60, s taženou i tlačenou zónou. Vhodné také pro přírodní kámen s celistvou strukturou, beton C12/15 a C80/95.
Poznámka k systémům se zachováním funkčnosti při požáru:
Požárně odolné kotvy slouží pro upevnění konstrukčních prvků k podkladovému materiálu (beton, přírodní kámen).
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
