DT_CZ
| EAN kód | 8595057631786 |
| Celní kód | 83024190 |
| Hmotnost | 0,31 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Funkčnost při požáru | P90-R, E90, PS90 |
| Normy požární odolnosti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Max. zátěž | 190 kg |

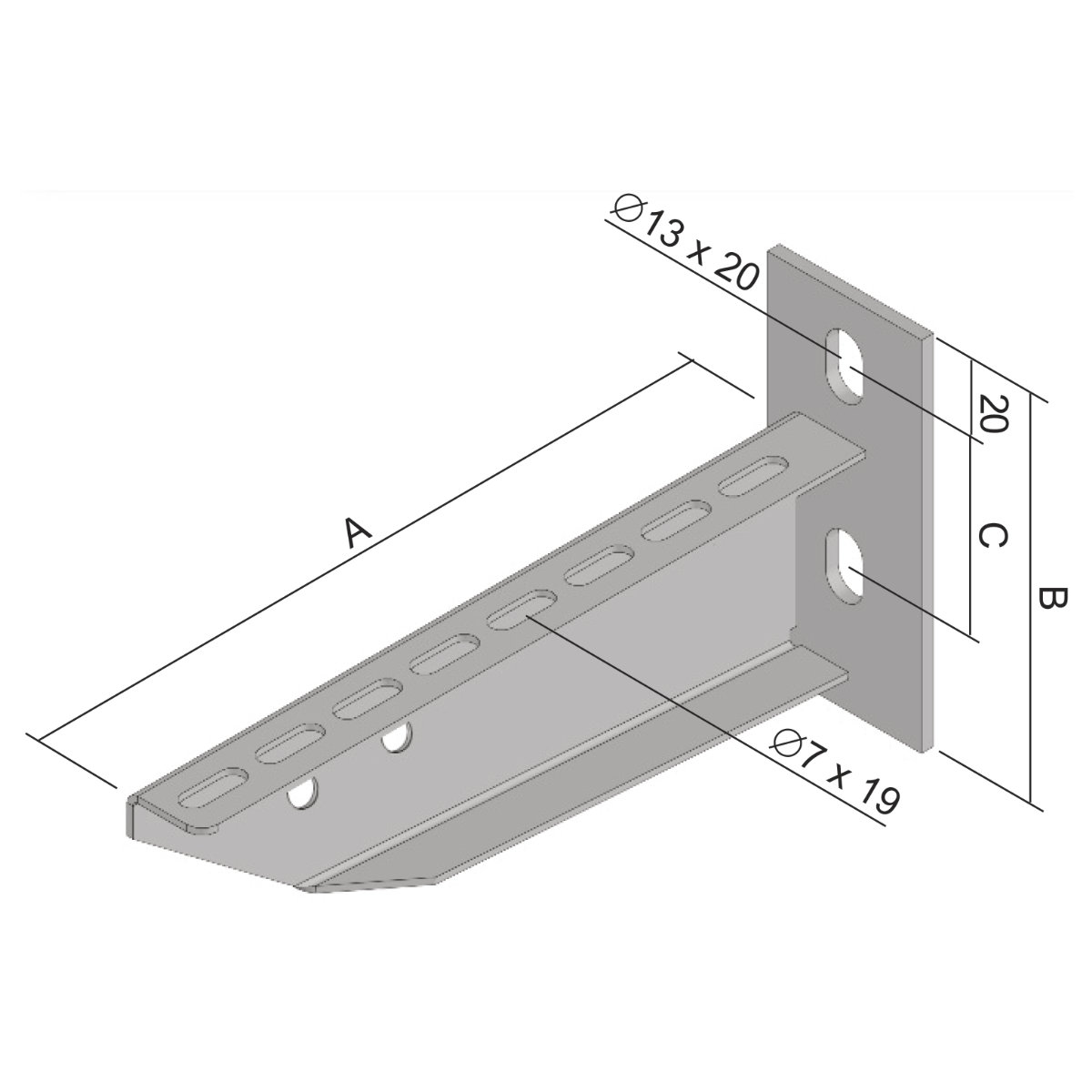

| Rozměr A | 120 mm |
| Rozměr B | 120 mm |
| Rozměr C | 60 mm |
| Pro šířku trasy | 100 mm |
| Pro výšku trasy | 35 - 110 mm |
| Max. zatížení pro požární odolnost | 10 - 20 kg |

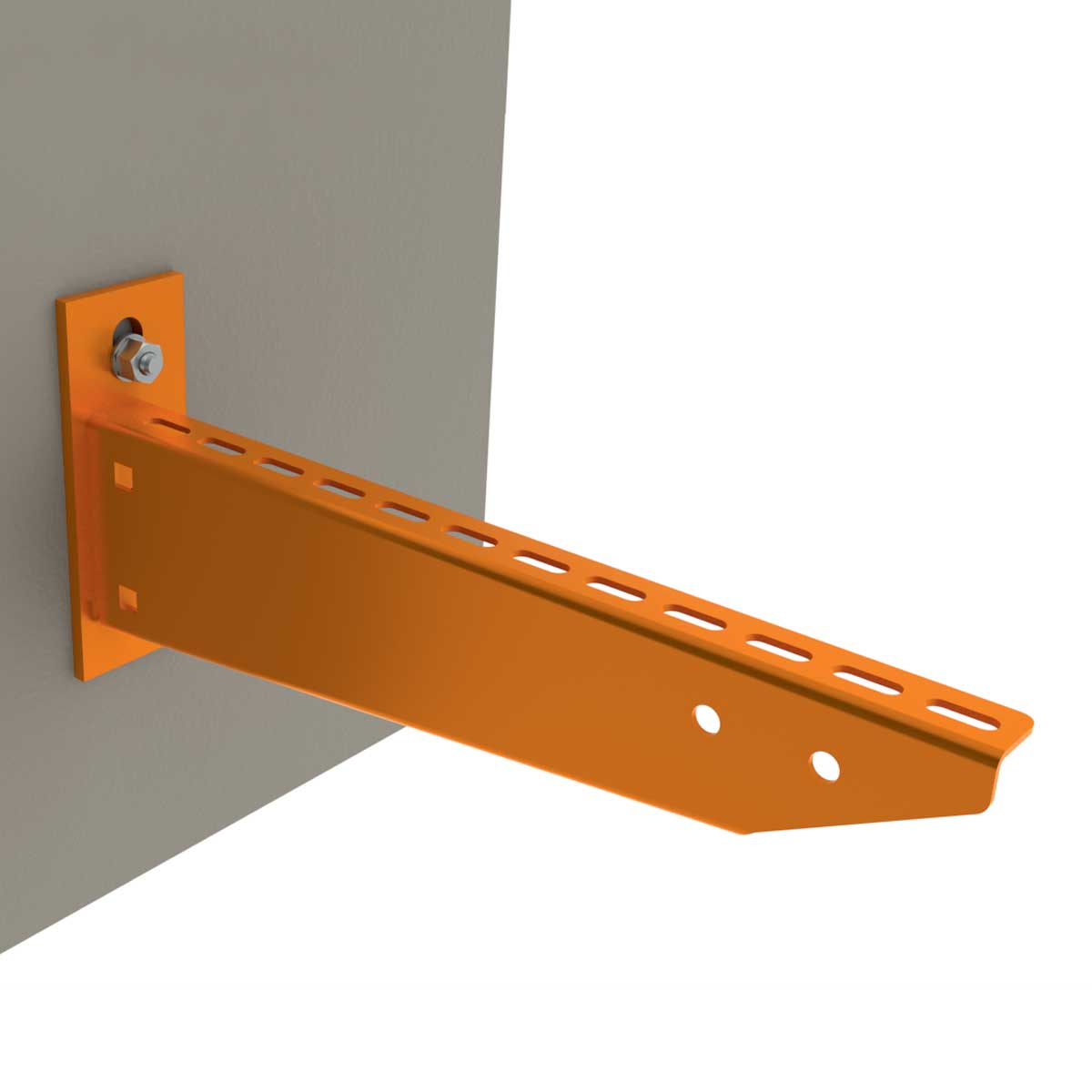

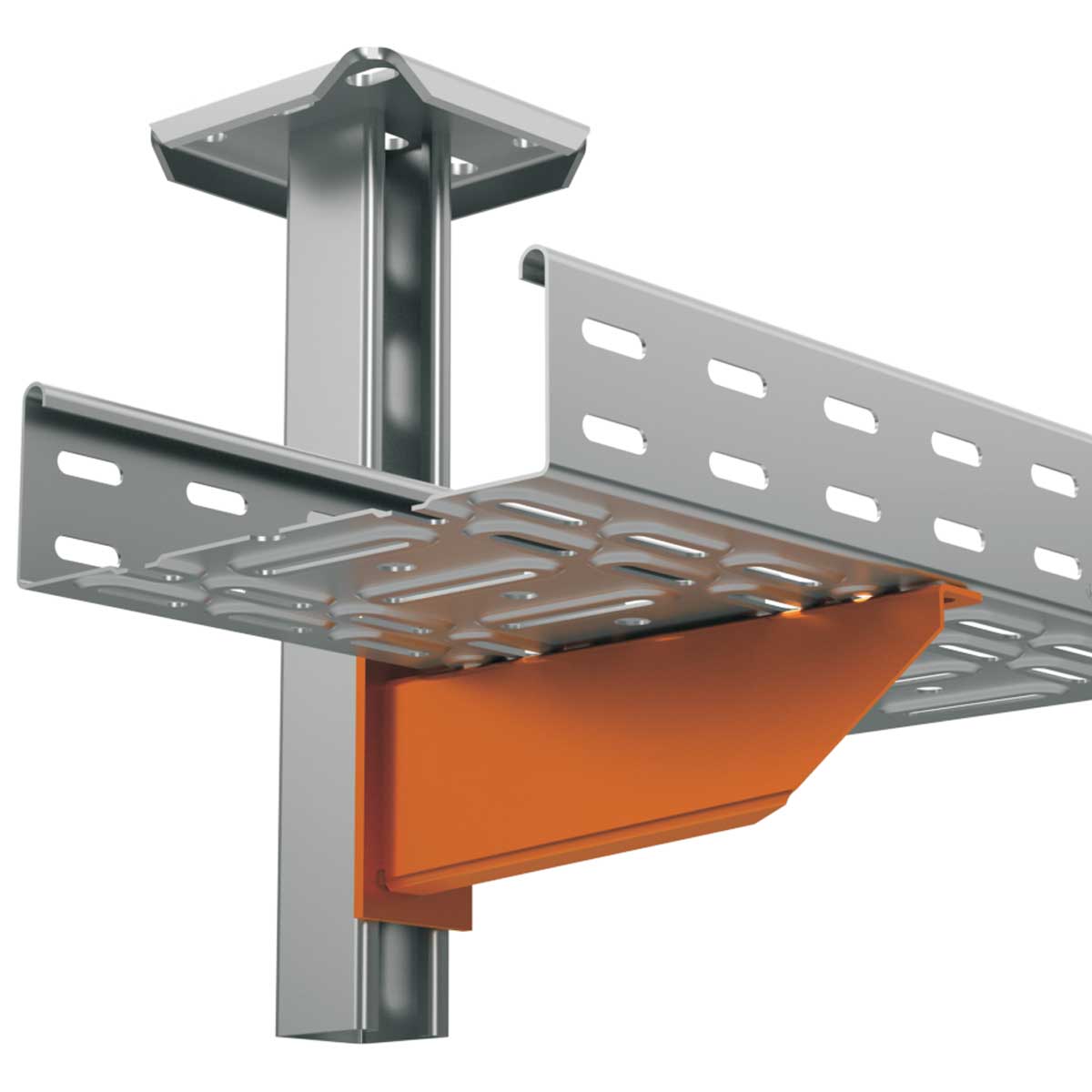

Držák je určený pro montáž ke stěně nebo na stropní profil. Pro montáž na stropní profil SPL a SPS se použijí posuvné matice PM 41 M 10 společně se šrouby S 10X20 (2 ks). Pro připevnění na stropní profil SPLN, SPSN nebo SPU se použijí šrouby S 10X20, matice M 10 a podložka PD 10 K připevnění kabelového žlabu na držák těžký DT se použijí šrouby NSM 6X10.
Poznámka k systémům se zachováním funkčnosti při požáru:
Detailní informace o jednotlivých sestavách naleznete v oranžovém katalogu Systémy se zachováním funkčnosti při požáru.
