BSKH_CZ
| EAN kód | 8595568904225 |
| Celní kód | 73269098 |
| Hmotnost | 1,2210 kg/ks |
| Povrchová úprava | žárový zinek ponorem |
| Teplotní odolnost | -50 - +150 °C |
| Odpovídá normám | ČSN EN 61537 |
| Tloušťka plechu | 2 mm |
| Počet šroubů pro spojení | 8 |

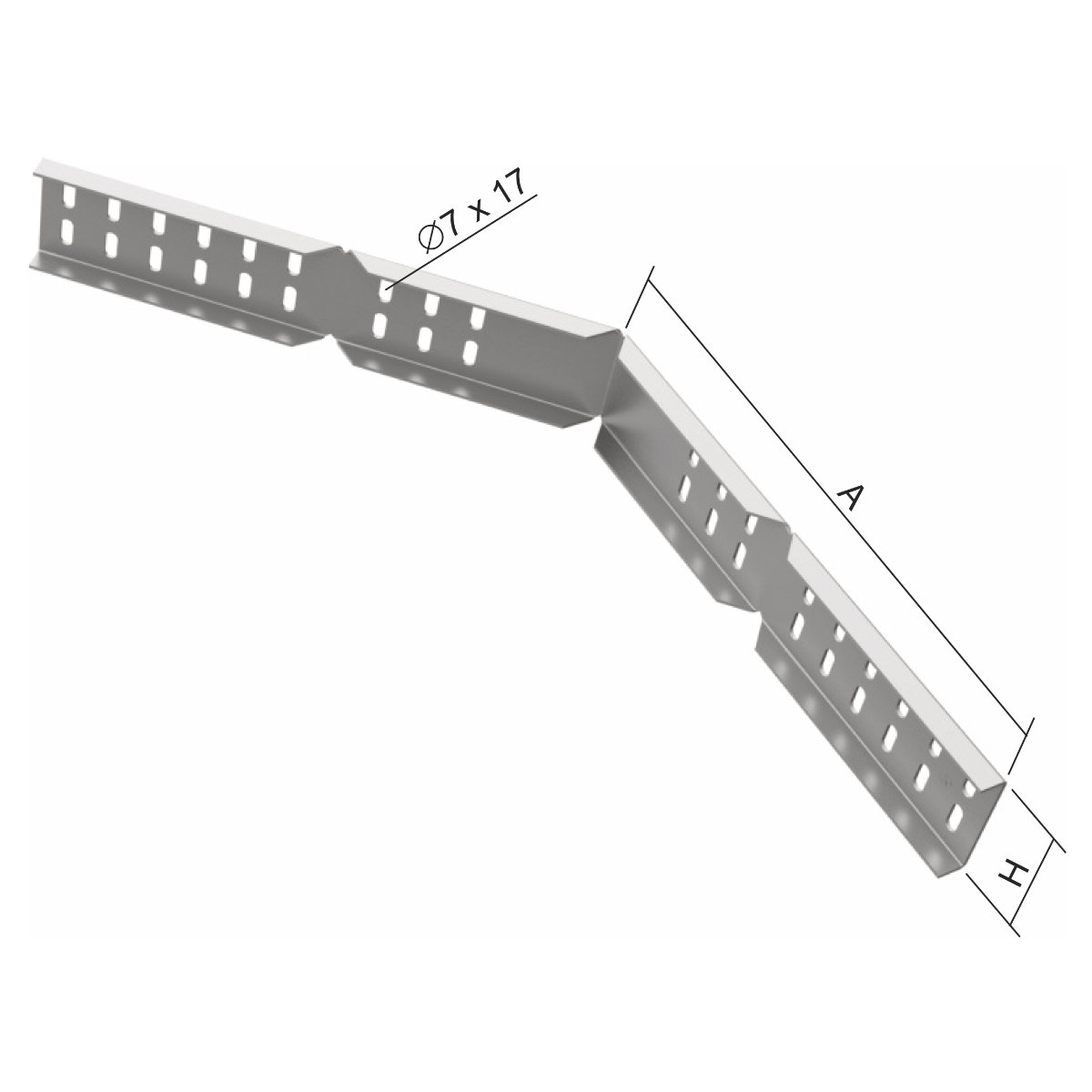

| Rozměr A | 315 mm |
| Rozměr H | 89 mm |
Slouží k vytvoření odbočení trasy kabelových lávek nebo jako náhrada tvarovek kabelových lávek nebo vytvoření změny trasy pod různým úhlem i různým poloměrem ohybu. Spojky představují ekonomicky výhodnější a univerzálnější způsob vytvoření odbočení trasy v horizontálním směru. Při odbočení trasy se odřízne bočnice kabelové lávky cca 15 mm nad dnem - v ose spodní řady děrování. Hranu je nutné opatřit chráničem hran NCH. Upevnění spoje se provádí šrouby NSM 6X10.
