MDZ XL KB - montážní deska do zateplení
Pro stahování 3D modelů se prosím přihlaste nebo si založte účet a požádejte o přístup.
EAN kód8595568930491
Celní kód39259080
Hmotnost0,7420 kg/ks
MateriálPP
Bezolovnatý materiálano
Samozhášivý materiál30 s
Jmenovité napětí<= 400 V
Jmenovitý proud<= 16 A
Teplotní odolnost-25 - 60 °C
Zkouška žhavou smyčkou850 °C
Způsob montáže
Před montáží je nutné seříznout nosič včetně přiložené izolace na potřebnou délkou podle tloušťky izolační vrstrvy. Nosič se připevní ke stěně pomocí přiložených hmoždinek dle typu zdiva a vrutů. Při montáži zásuvky 400 V se doporučuje připevnění nosiče pomocí chemických kotev. Nosičem se protáhne kabel a vloží zkrácená vnitřní i vnější izolace. Pomocí 4 přiložených šroubů se k nosiči připevní krabice případně deska, na kterých se provede finální montáž.

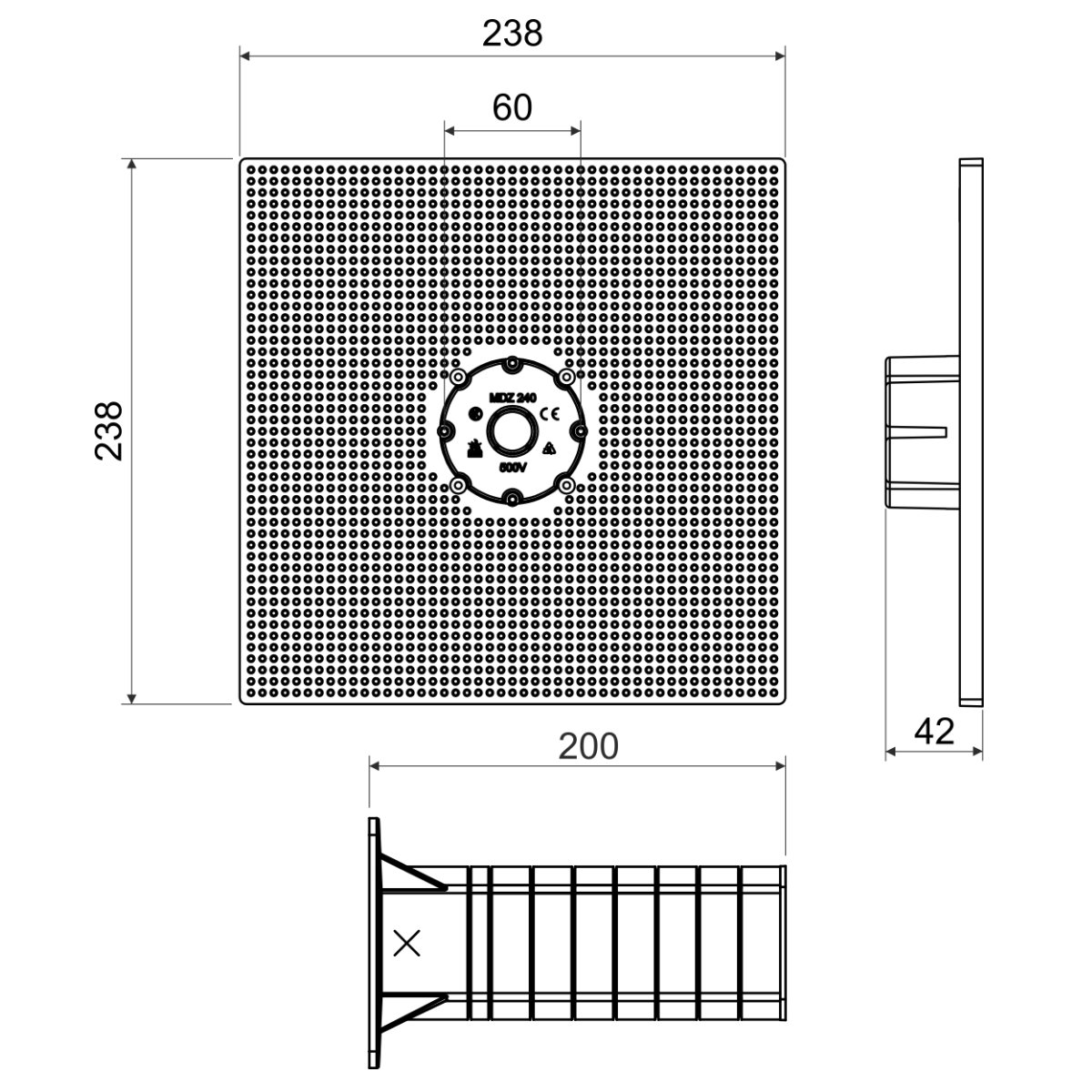

Šířka238 mm
Výška238 mm
Hloubka200 mm
Třída reakce na oheň podkladového materiáluA1 - F
Popis balení
jednotlivé montážní desky jsou baleny v samostatných kartonech

Minimální množství k objednání je 1 ks a jeho násobky.
662,90 Kč
802,11 Kč s DPH
x
x
Minimální množství k objednání je 1 ks a jeho násobky.
ks
> 100 skladem
Aktualizováno 11.10. - 13:00

Pro instalaci elektrických zařízení (venkovní světla, pohybová čidla, zásuvky 400 V apod) na zateplené fasády budov tloušťky 50 - 200 mm. Eliminuje vytváření tepelných mostů. Zatížení 40 N ve vzdálenosti 180 mm od stěny. 4x větší montážní plocha oproti standardnímu MDZ. Součástí balení je nosný tubus, montážní deska včetně středové nosné krytky, vnitřní a vnější izolace a kvalitní hmoždinky, vruty a nosné víko pro montáž. Pro montážní desku jsou vhodné vruty o průměru 4 až 5 mm. Robusní konstrukce. Montážní deska disponuje prostorem pro svorkování.
