Krabice rozvodná s víčkem V 110 L a přepážkou P 110 L

KO 110/L_NA

2D
3D

Přílohy a certifikace

ilustrační obrázek

KO 110/L NA - krabice rozvodná s víčkem V 110 L a přepážkou P 110 L

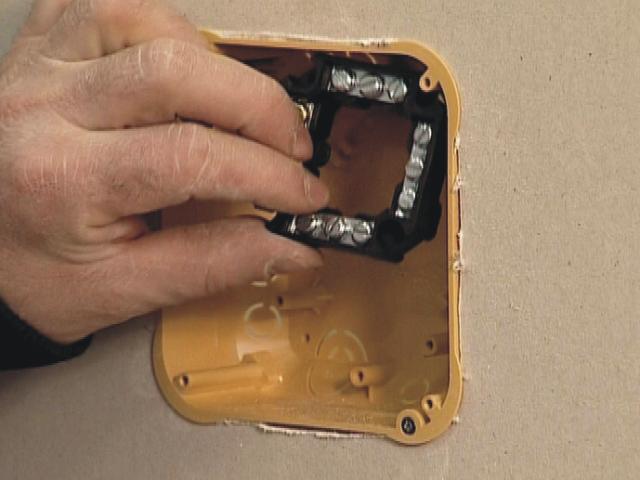

způsob montáže

způsob montáže

způsob montáže

Zvětšit model

Pro přístup ke stahování 3D modelů se přihlaste nebo si založte účet.

Datový list
KO110L_CZ
KO110L_EN

Certifikace
Prohlášení RoHS
Prohlášení o shodě
Prohlášení REACH
Certifikát ESČ
Declaration REACH
Conformity declaration
Declaration RoHS

EAN kód	8595057611672
Celní kód	85363030
Hmotnost	0.17 kg/ks
Materiál	PVC
Bezolovnatý materiál	ano
Samozhášivý materiál	30 s
Jmenovité napětí	<= 400 V
Jmenovitý proud	<= 16 A
Teplotní odolnost	-5 - 60 °C
Zkouška žhavou smyčkou	850 °C
Šířka	116 mm
Výška	116 mm
Hloubka	45 mm
Průměr frézovaného (vrtaného) otvoru	40 mm
Doporučení výrobce Pro celý sortiment výrobků do dutých stěn doporučujeme použít námi dodávané sestavy fréz.
Třída reakce na oheň podkladového materiálu	A1 - F
Stupeň krytí	IP30
Odpovídá normám	ČSN EN 60 670-1
Popis balení šrouby pro připevnění víka a montáž do sádrokartonu vloženy společně s přepážkou do krabice, jednotlivé krabice zataveny spolu s víčkem do smrštitelné fólie a opatřeny štítkem

Krabici lze použít se svorkovnicí S-96 nebo dvěmi svorkovnicemi S-66, které jsou navzájem odděleny přepážkou. Možnost zapojení dvou různých obvodů do napětí 400 V navzájem oddělených přepážkou. Montážní šrouby jsou opatřené trojchodým závitem pro rychlou instalaci. Na vnější stěně dna jsou hroty pro označení vrtání otvorů. Krytí IP30 splňuje krabice osazená víkem.
