NIXO90_CZ
| EAN kód | 8595057671485 |
| Celní kód | 73089059 |
| Hmotnost | 1,6430 kg/ks |
| Povrchová úprava | nerezová ocel AISI 304 |
| Teplotní odolnost | -50 - 150 °C |
| Odpovídá normám | ČSN EN 61537 |
| Tloušťka plechu | 0,8 mm |
| Počet šroubů pro spojení | 8 |
| Rozměr A | 253 mm |
| Rozměr B | 413 mm |
| Rozměr H | 102 mm |
| Pro šířku trasy | 250 mm |
| Pro výšku trasy | 100 mm |

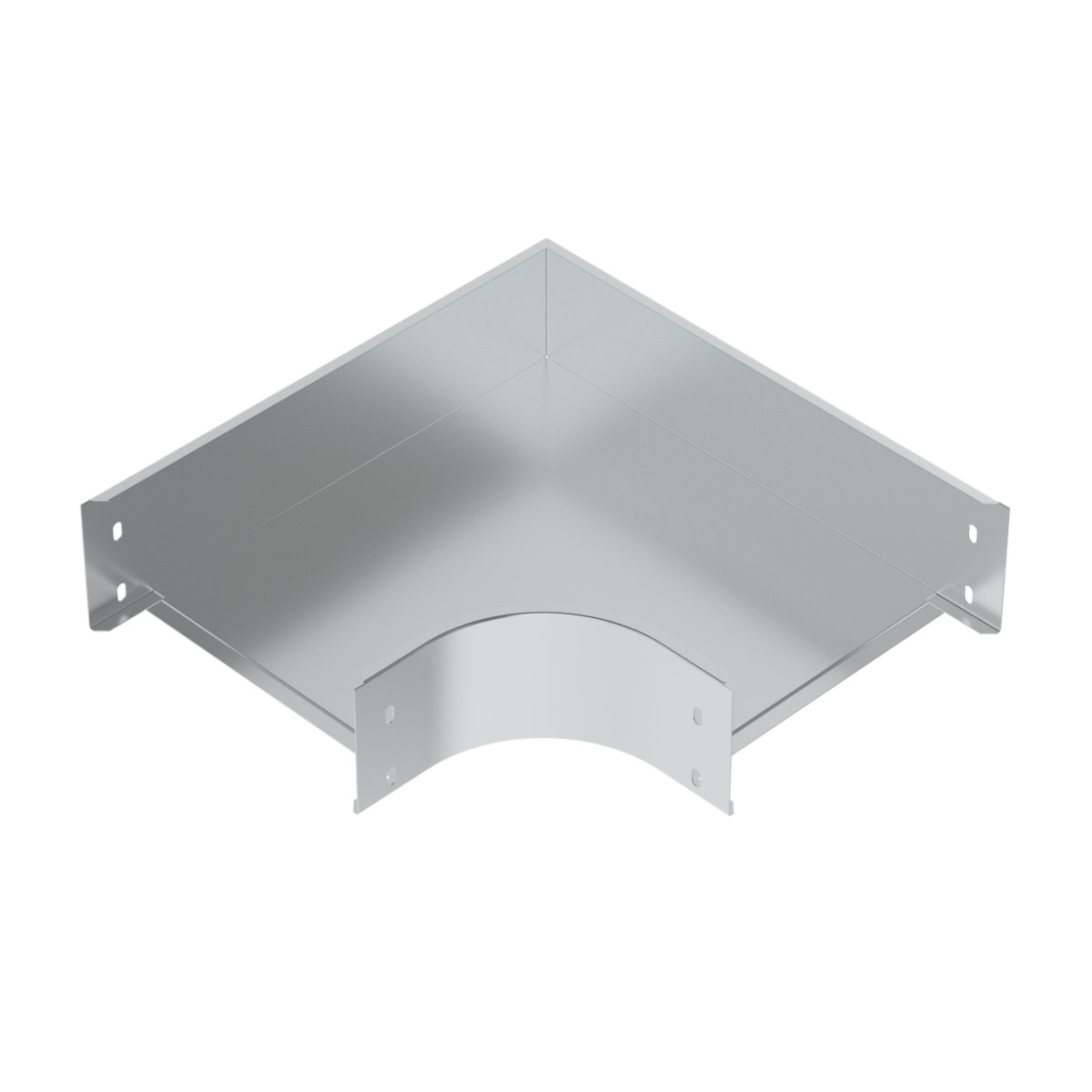

Oblouk slouží k vytvoření odbočení trasy o 90° v horizontálním směru. Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NIXSM 6X10.
