Požárně odolné systémy

Norma ČSN 73 0895

Nová norma ČSN 73 0895 platná od 1. 3. 2016 se zabývá: Požární bezpečností staveb – zachováním funkčnosti kabelových tras v podmínkách požáru – Požadavky, zkouškami, klasifikací Px-R, PHx-R a aplikací výsledků zkoušek.

Základním předpokladem pro správnou funkci požárně bezpečnostních zařízení a budov je zvolit vhodný návrh instalace kabelových rozvodů, které zabezpečují trvalou dodávku elektrické energie, přenos informací i funkčnost zařízení v případě požáru po stanovenou dobu. Dalším důležitým faktorem je použití stavebních výrobků, které odolávají požáru po danou dobu a jsou vhodně zabudovány do stavby.

Funkčnost kabelové trasy při požáru definujeme takto:

U elektrických kabelů je to schopnost odolávat podmínkám požáru bez zkratu či přerušení toku elektrického proudu po stanovenou dobu. U datových i optických kabelů se navíc nesmí zhoršit přenosové parametry pod stanovený limit. U vysokofrekvenčních vyzařovacích kabelů je funkčnost kabelové trasy splněna, jsou-li kabely uloženy na nosných konstrukcích vyhovujících zkoušce funkčnosti při požáru podle normy ČSN 73 0895, s libovolným typem kabelu, se stanovenou zátěží a požadovanou dobu funkčnosti.

Třída funkčnosti Px-R nebo PHx-R

Doba v minutách, po kterou je kabelová trasa funkční v případě požáru. Třída funkčnosti se označuje Px-R nebo PHx-R, kde „x“ představuje dobu funkčnosti v minutách. Prokazuje se zkouškou podle zmíněné normy - například u společnosti Pavus – zkušebna ve Veselí nad Lužnicí nebo FIRES – zkušebna v Batizovcích na Slovensku.

Certifikovaná konstrukce odpovídající normě ve všech směrech. Dovoluje přenositelnost výsledků zkoušek na kabely (s funkční integritou) od různých výrobců.

Vyrábíme požárně odolné systémy dle příslušných norem a předpisů. Jsou to kabelové žlaby Jupiter KZ s tloušťkou plechu 1,5 mm a kabelové lávky KL s příčkami ve vzdálenosti 150 mm. Dále samostatné kabelové příchytky 67xx, Omega příchytky, Dobrman příchytky a skupinové držáky SD 2, které jsou dle normy montovány po maximálně 300 mm.

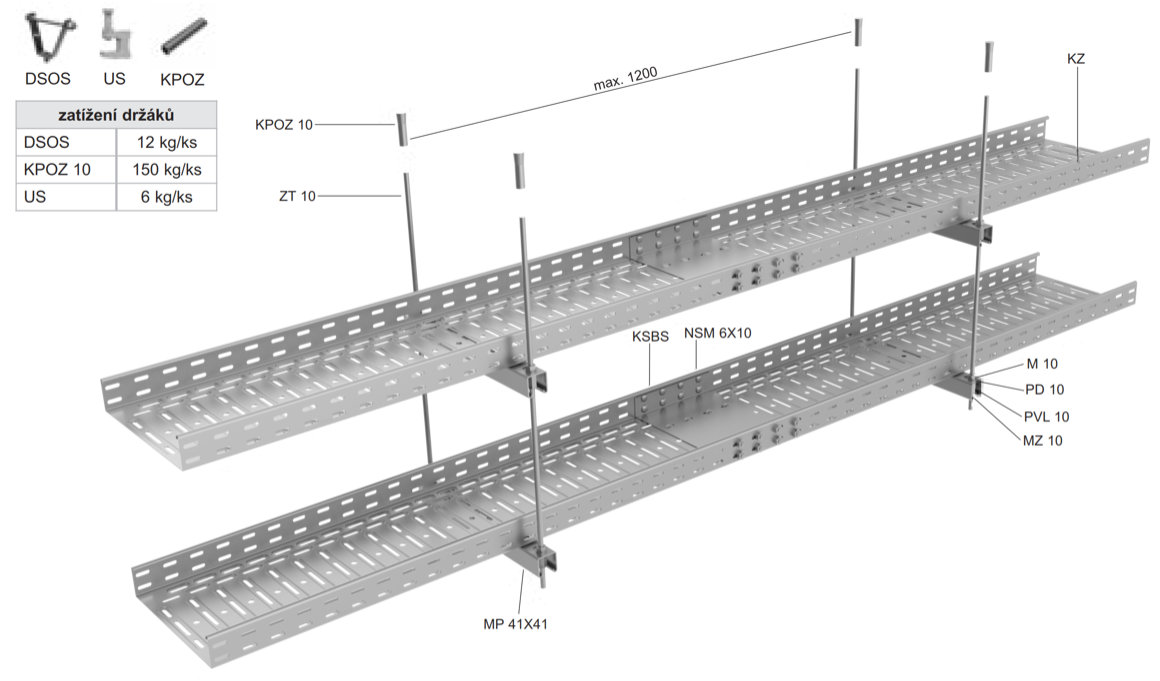

Přípustné parametry dle normy ČSN 73 0895 pro kabelové žlaby JUPITER

• Vzdálenost podpěr pro kabelové žlaby maximálně 1,2 m
• Tloušťka materiálu kabelového žlabu minimálně 1,5 mm
• Maximální zátěž kabelových žlabů 10 kg/m
• Maximální šířka kabelových žlabů 300 mm (s procentem děrováni 15 ± 5 %)
• Výška bočnice kabelového žlabu 60 mm

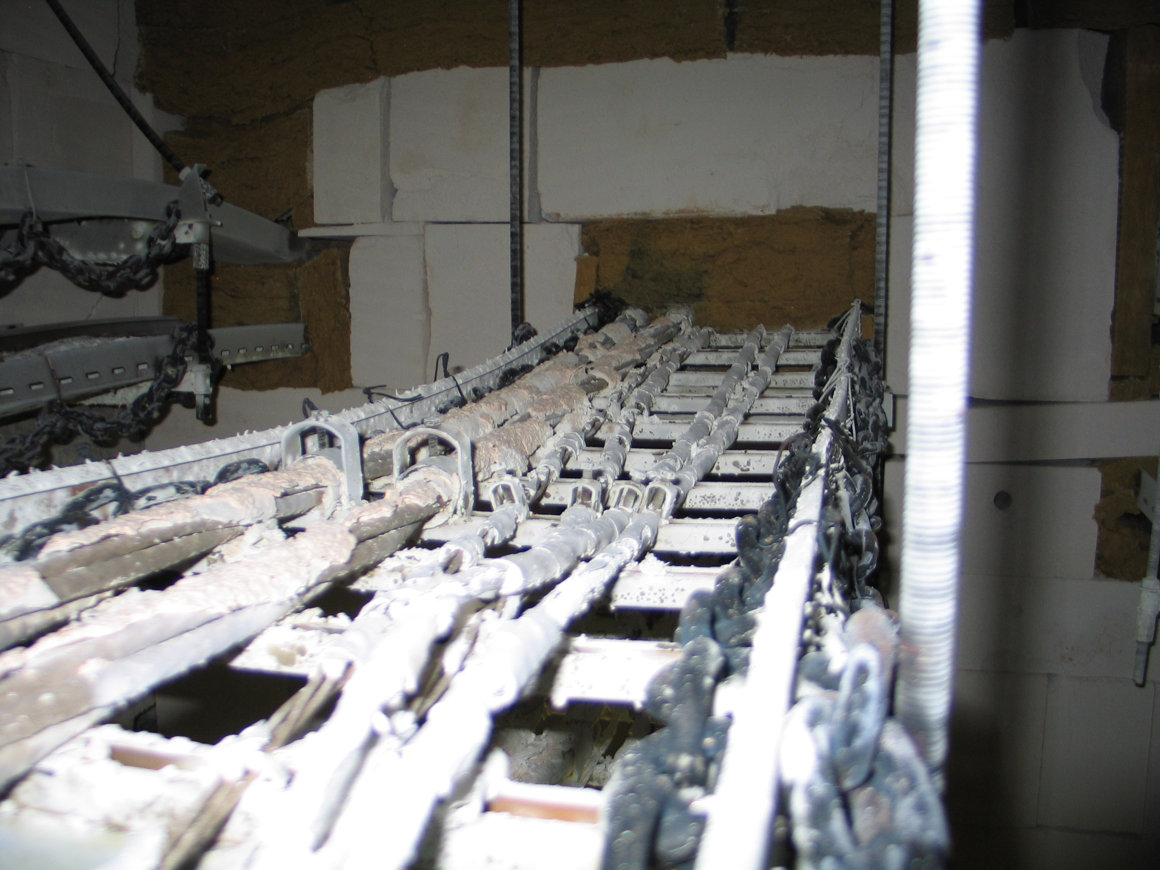

Přípustné parametry dle normy ČSN 73 0895 pro kabelové lávky KL

• Vzdálenost podpěr pro kabelové lávky maximálně 1,2 m
• Tloušťka materiálu kabelového žlabu minimálně 1,5 mm
• Maximální zatěž kabelových lávek 20 kg/m
• Maximální šířka kabelových lávek = 400 mm
• Vzdálenost příček kabelových lávek max. 150 mm
• Výška bočnice kabelové lávky 60 mm

Přípustné parametry dle normy ČSN 73 0895 pro kabelové příchytky

• Maximální vzdálenost instalovaných příchytek je 300 mm (šířka příchytky 15 ± 5 mm)

Všechny požární trasy musí být dle normy označeny a to po minimálně 50 m trasy.

V normových systémech je možné použít kabely s prokázanou funkčností při požáru od libovolného výrobce!

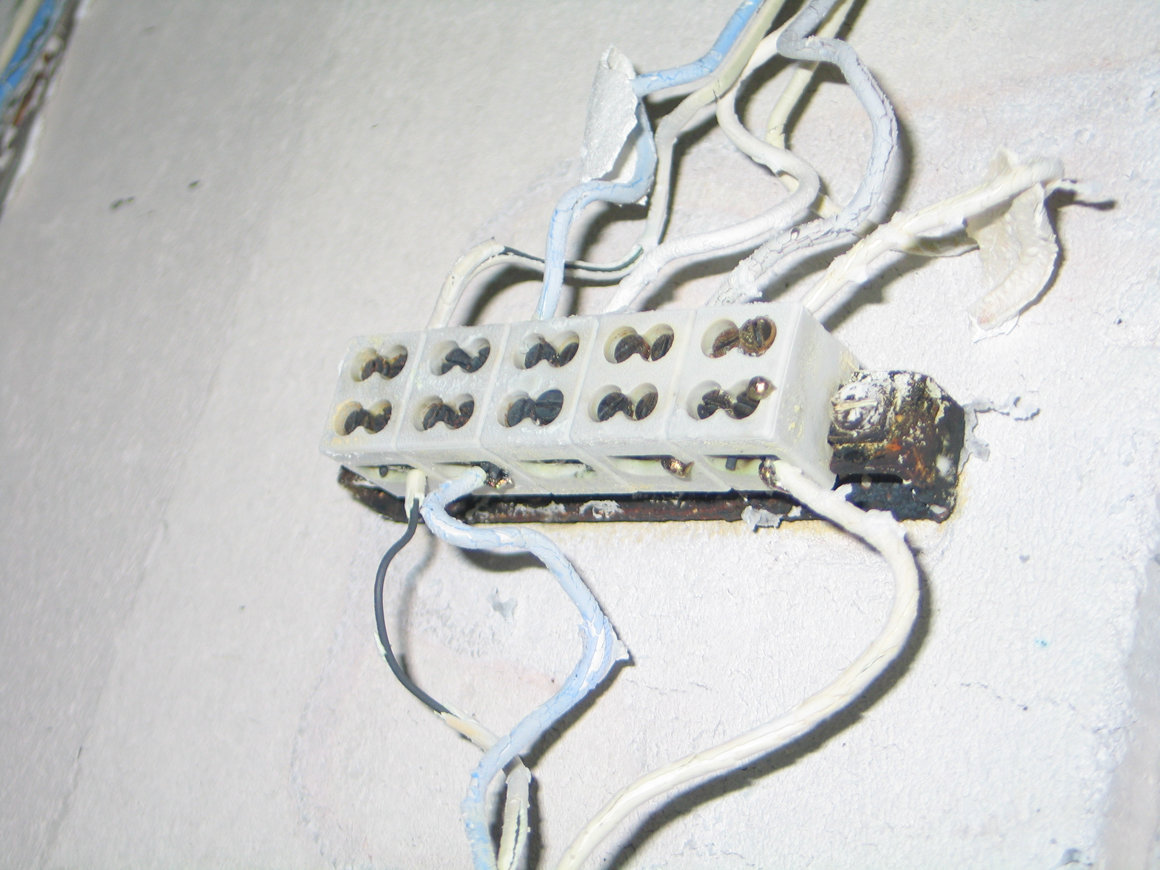

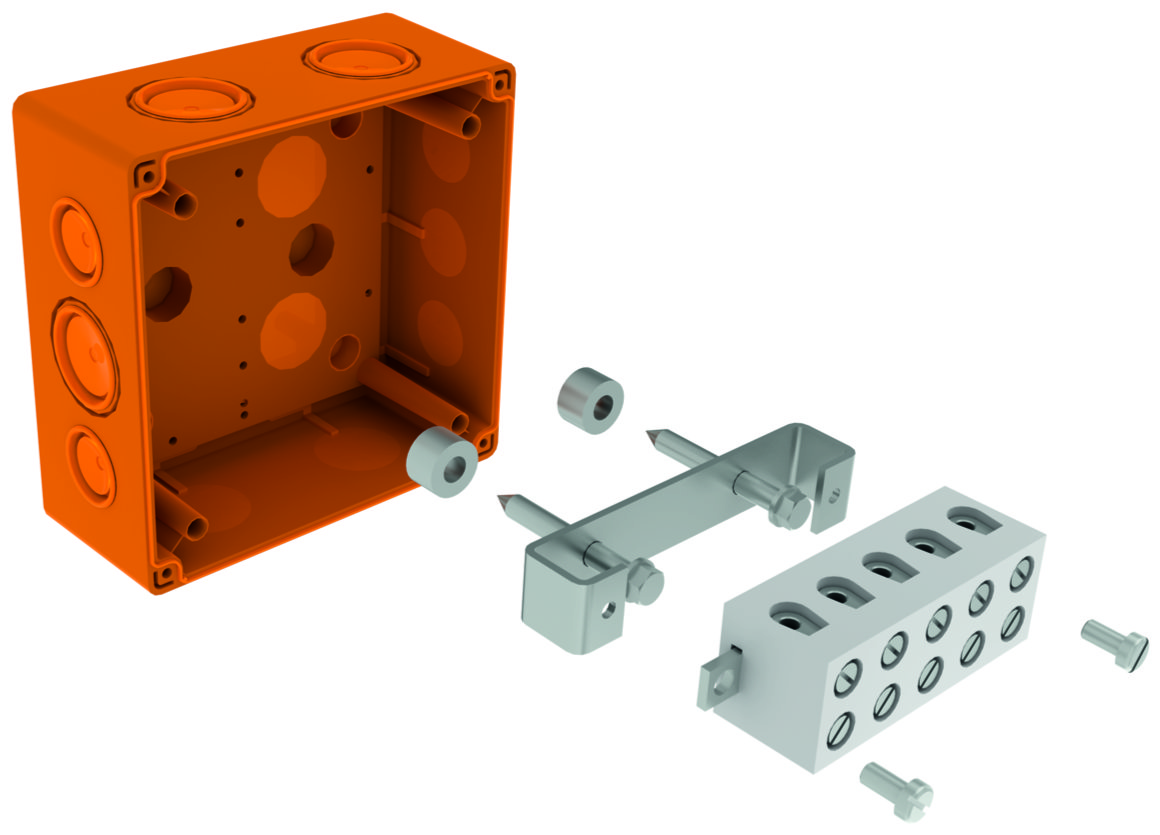

Elektroinstalační krabice KSK jako normová nosná konstrukce

• přívod kabelů je montován ke krabici pomocí normové trasy, nejčastěji pomocí samostatných kabelových příchytek 67xx, Omega nebo Dobrman.
• krabici můžete použít i jako nenormovou nosnou konstrukci (přívod např. pomocí elektroinstalačních trubek…)
• pro silové i datové účely
• ve třech velikostech (KSK 100, KSK 125, KSK 175)
• možnost varianty krabice s pojistkou (tepelná i proudová)
• pro připevnění na kabelové žlaby se použije montážní deska MDS

Použití kabelů pro krabice KSK je závislé na druhu konstrukce, které jsou krabice součástí. Údaje o použitelných typech kabelů (nebo bez omezení = normová trasa) naleznete u jednotlivých sestav v katalogu systémy se zachováním funkčnosti při požáru od firmy KOPOS KOLÍN a.s.

Nenormová konstrukce = certifikovaná konstrukce odchylující se v jedné nebo více specifikacích od normy (normové konstrukce). Nepřipouští přenositelnost výsledků zkoušek na kabely od různých výrobců.

Výhody nenormového systému

• levnější než normová konstrukce
• montáže
• zjednodušení montáže oproti normovým trasám

Nevýhody

Nutnost použít pouze kabely s prokázanou funkčností při požáru od výrobce, se kterým byla konkrétní konstrukce vyzkoušena!

• vždy nutno používat jako celek (systém) – vyzkoušená konstrukce + kabel s prokázanou funkčností od dané kabelovny

Nenormové systémy:

• kabelové žlaby JUPITER a MARS s integrovanou spojkou a tloušťkou plechu 0,7 mm, 1,00 mm i 1,25 mm
• vzdálenost podpěr až 1,5 m
• počet pater až 3 pod sebou (dle zkoušky)
• zatížení žlabu i lávek až 20 kg/m
• výšky kabelových žlabů – 50, 60 i 100 mm
• žlaby děrované i neděrované
• žlaby pozinkované, nerezové i lakované
• vzdálenost příček u lávek 300 mm
• montáž příchytek až po 60 cm (67xx, Omega, Dobrman)

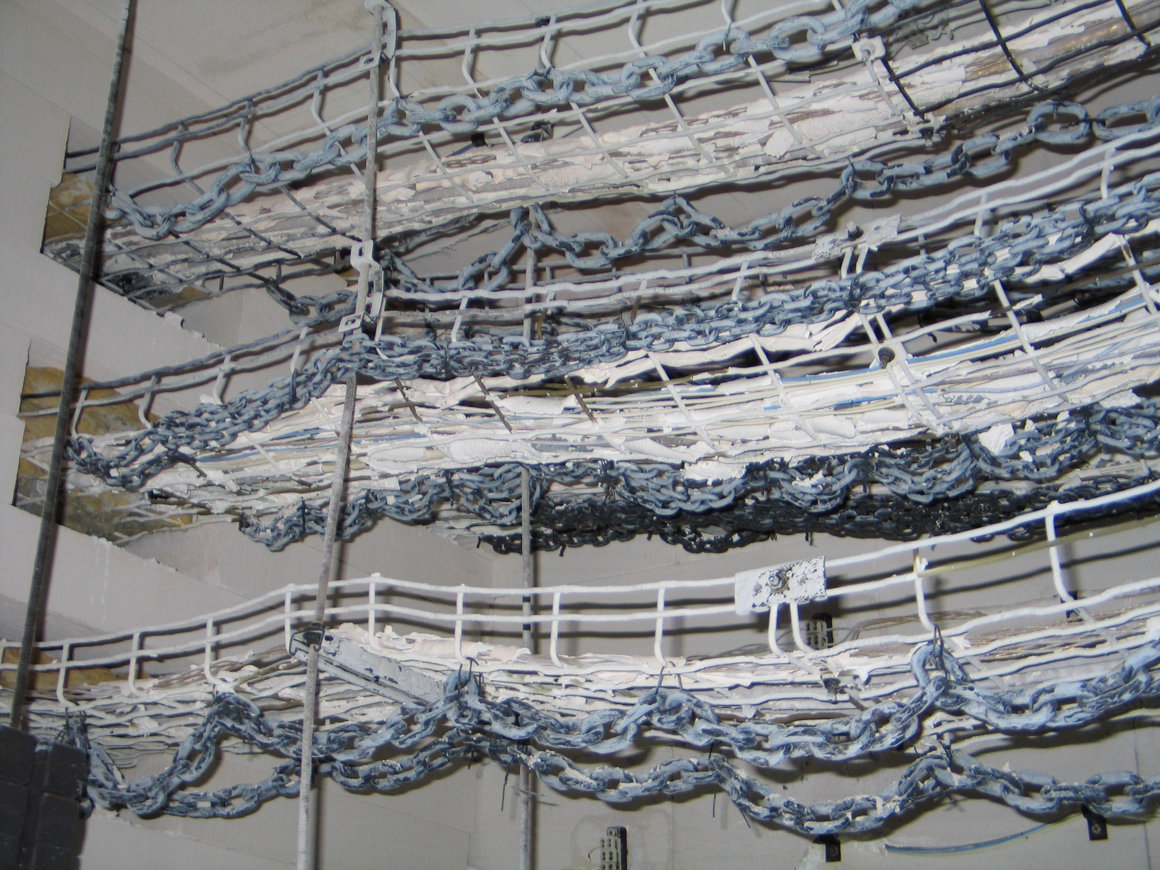

• možnost použití drátěných žlabů
• možnost použití bez halogenových plastových trubek
• možnost použití kovových trubek
• možnost použití bez halogenového plastového parapetního kanálu
• možnost použití nosných lišt
• možnost použití krabic KSK
• možnost použití skupinového držáku SD 2

• zkoušení se provádí dle teplotního scénáře P90
• možnost dle zákazníka volit různý teplotní scénář (např. Pražské metro – 750°C)
• nutnost zkoušet u autorizované osoby (např: Pavus, Fires)

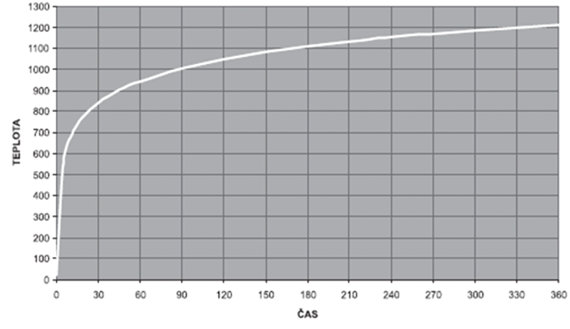

Normovaná teplotní křivka P90:

• teplota v závislosti na čase musí být dodržována po celou dobu trvání (dle teplotního scénáře).

T = T₀ + 345 log (8t + 1)

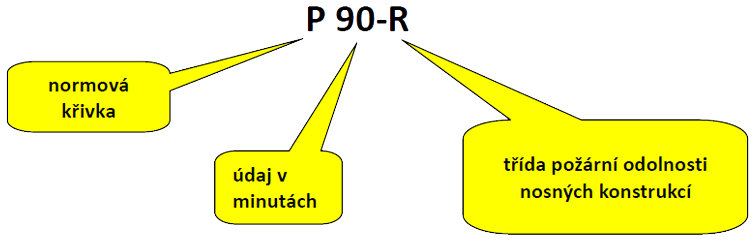

Značení dle ČSN 73 0895:

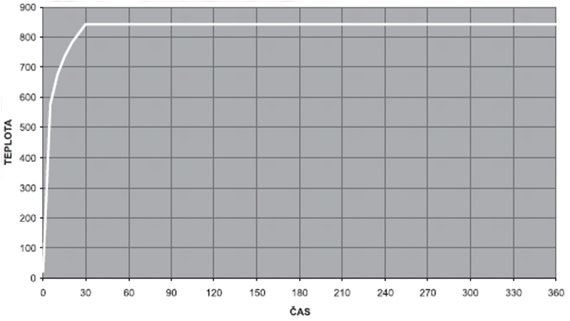

Teplotní křivka PH 90

• systémy zkoušené dle křivky P90 splňují i parametry pro teplotní křivku PH90 (obráceně toto tvrzení neplatí)
• Ustálení teploty v 30 min na konstantě 842°C.

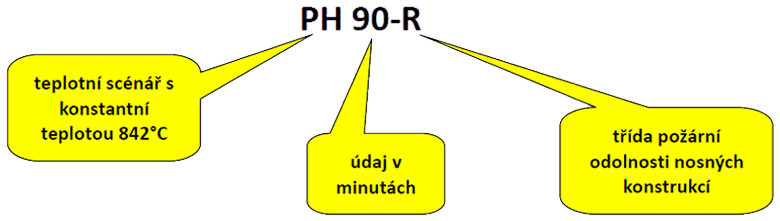

Značení dle ČSN 73 0895:

Co je nutné udělat?

• Příprava systémů před montáží (spojení a nařezání žlabů, lávek, trubek atd.) Příprava profilů a závitových tyčí na požadované délky.
• Příprava komory – vyvrtání otvorů pro kotvení jednotlivých tras
• Příprava kabeláže pro systémy – krácení kabelů, rozholení kabelů a vkládání kabelů do žlabů, lávek, příchytek…atd.

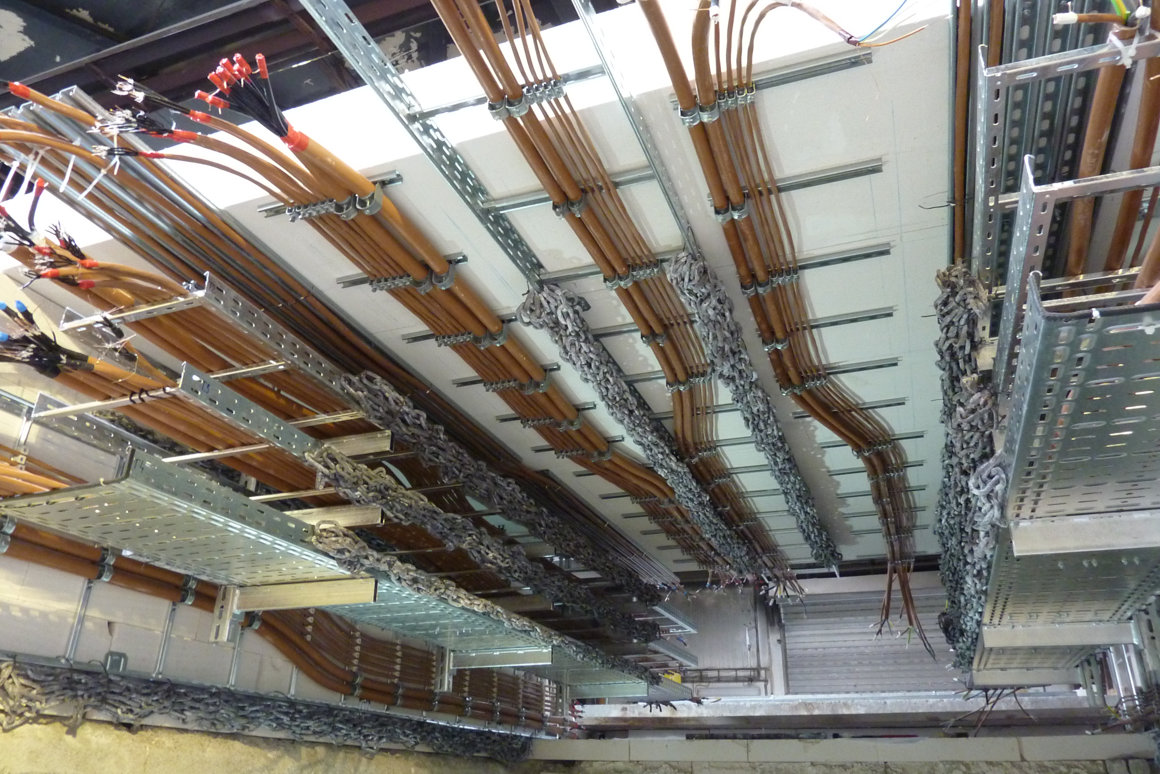

• Montáž systémů do komory – vložení systémů spolu s kabely do požární komory

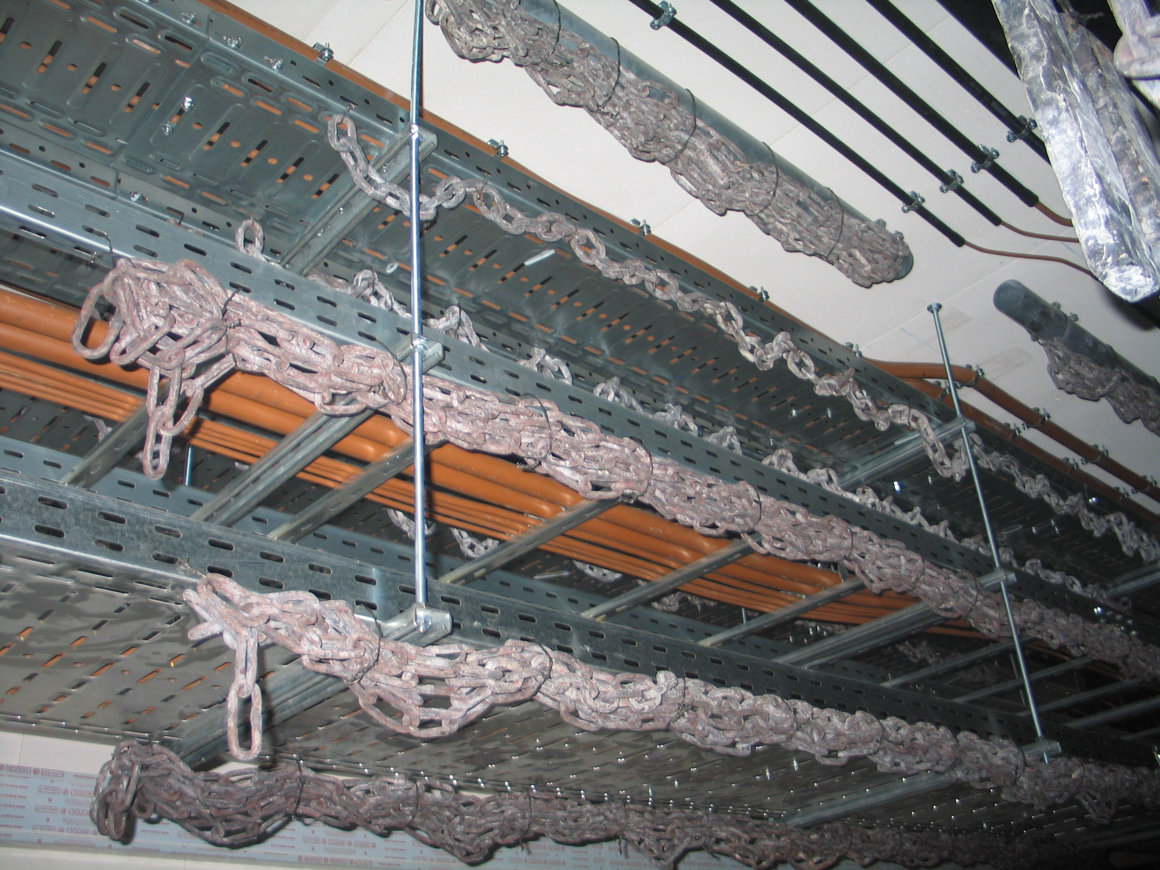

• Dovažování systémů – pomocí řetězů na požadovanou zátěž

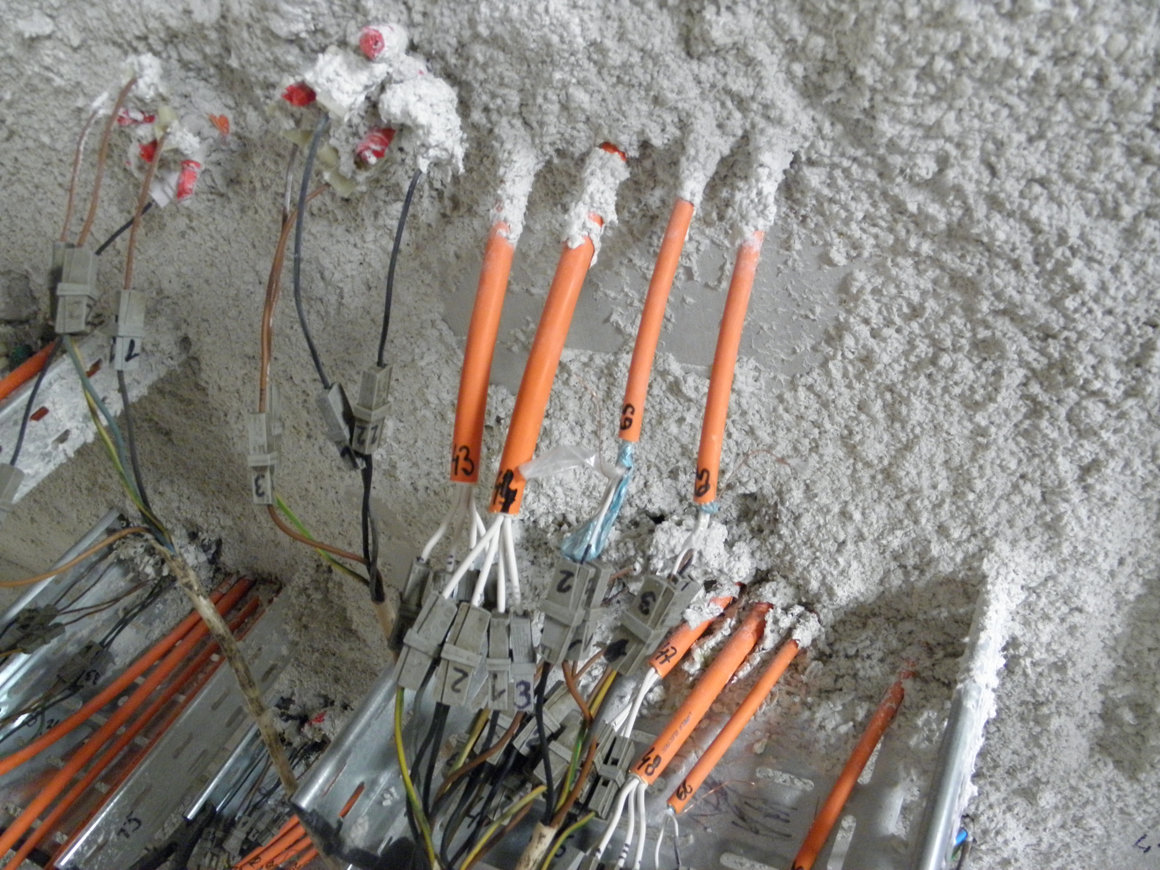

• Elektrické připojení kabelů – na svorkování všech žil pomocí svorek

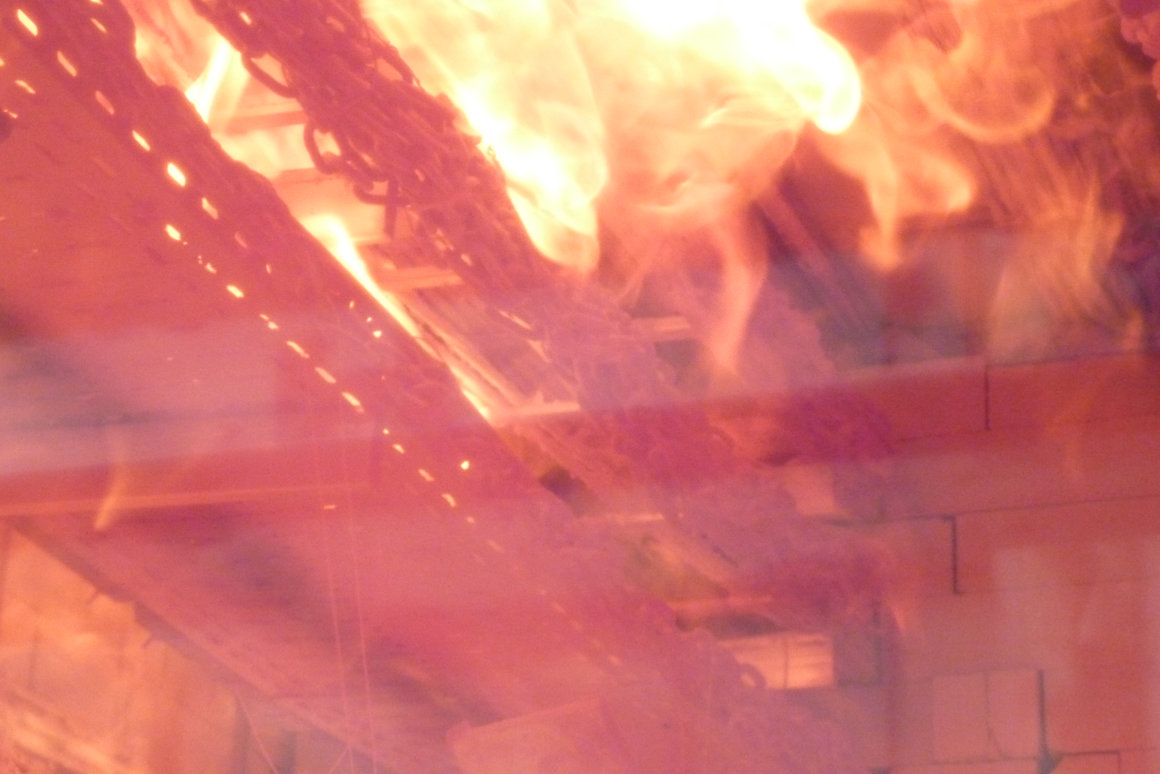

• Vlastní zkouška PO – trvající po dobu až 120 minut

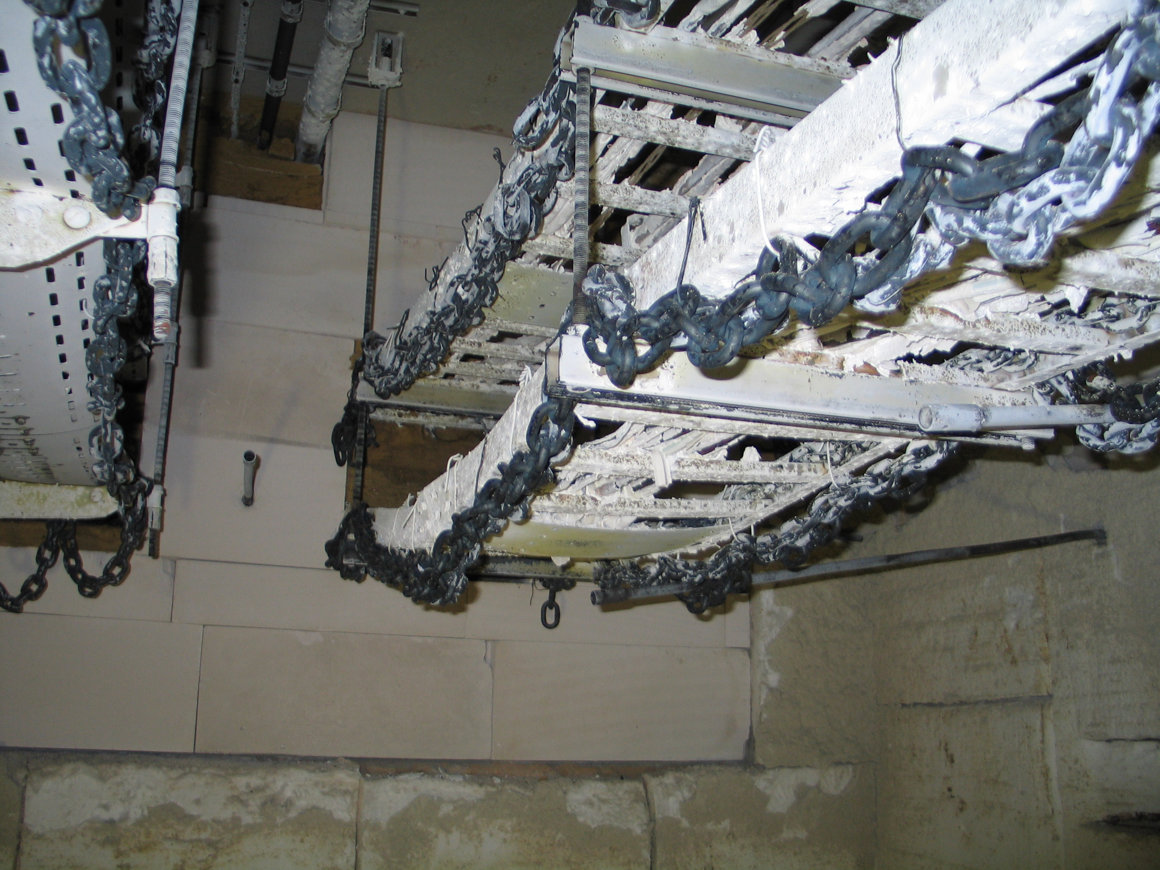

• Po PO zkoušce je zkušebnou vystaven protokol o vykonání zkoušky a na jeho základě je vydáno stanovisko. Tyto dokumenty jsou odeslány na EZÚ a KOPOSU KOLÍN a.s. je vydán certifikát, na jehož základě můžeme systémy prodávat.

Protokol o zkoušce musí obsahovat následující údaje:

• název a sídlo realizátora zkoušky
• název a sídlo objednatele zkoušky
• název zkoušeného výrobku (trasy)
• datum zkoušky
• popis částí systému, které byly zkoušeny (např. schéma, tloušťka, uložení spojů atd.)
• popis zkušební sestavy, výkresovou dokumentaci zkoušené sestavy (např. normová kabelová nosná konstrukce)
• popis chování zkušební sestavy v průběhu zkoušky a účinky požáru na zkušební sestavu
• průběhy teplot naměřených všemi termočlánky uvnitř zkušební komory v průběhu zkoušky
• doba zachování integrity všech jednotlivých zkoušených obvodů
• odkaz na normu ČSN 73 0895

Klasifikace o zkoušce musí obsahovat následující údaje:

• název a sídlo objednatele klasifikace
• název výrobků (značka, typové označení apod.), které jsou součástí kabelové trasy
• odkaz na zkušební protokol, expertizní posudky a jiné dokumenty, využité pro klasifikaci
• úplný popis kabelových tras, které jsou klasifikovány
• třídy funkčnosti kabelových tras
• oblast přímé aplikace
• oblast rozšířené aplikace
• datum platnosti protokolu o klasifikaci

Společné body pro normové i nenormové systémy:

• povrchová úprava nemá vliv na požární odolnost (černý plech, lakování, žárové zinkování…)
• klasifikace tříd funkčnosti při požáru

• Je-li kabelová trasa upevněná přímo na stavební konstrukci z materiálu, jako je např. beton, cihly, pórobeton nebo ocelová nosná konstrukce, musí se na spojení s touto konstrukcí použít jen takové kotvicí prvky, které jsou svými vlastnosti vyhovující s ohledem na:

1. použitý druh materiálu
2. použitý způsob montáže
3. požadovaný průběh tepelného namáhání
4. požadovaný čas funkčnosti při požáru
5. mechanické zatížení nosnou a upevňovací konstrukcí s kabely

K upevnění kabelové trasy je možné použít např.:

• šroubové spoje
• nýtované spoje
• svařované spoje

Vhodnost upevnění k danému účelu musí být prokázána zkouškou nebo doložena statickým výpočtem.

Závěr:

Při montáži požárně odolných tras bychom měli vždy dbát na to, aby vše bylo namontováno správně dle normy a montážních návodů, postupů i popisů uváděných v katalogu daného výrobce.

Vždy by mělo jít především o bezpečnost a uchránění lidských či jiných zdrojů před ničivými účinky požáru.

Použitá literatura:

[1] Česká technická norma ČSN 73 0895 - Požární bezpečnost staveb- Zachování funkčnosti kabelových tras v podmínkáh požáru – Požadavky, zkoušky, klasifikace Px-R, PHx-R a aplikace výsledků zkoušek

[2] Katalog KOPOS – Požárně odolné systémy

[3] DIN 4102-12 Brandverhalten von Baustoffen und Bauteilen - Teil 12: Funktionserhalt von elektrischen Kabelanlagen; Anforderungen und Prüfungen
